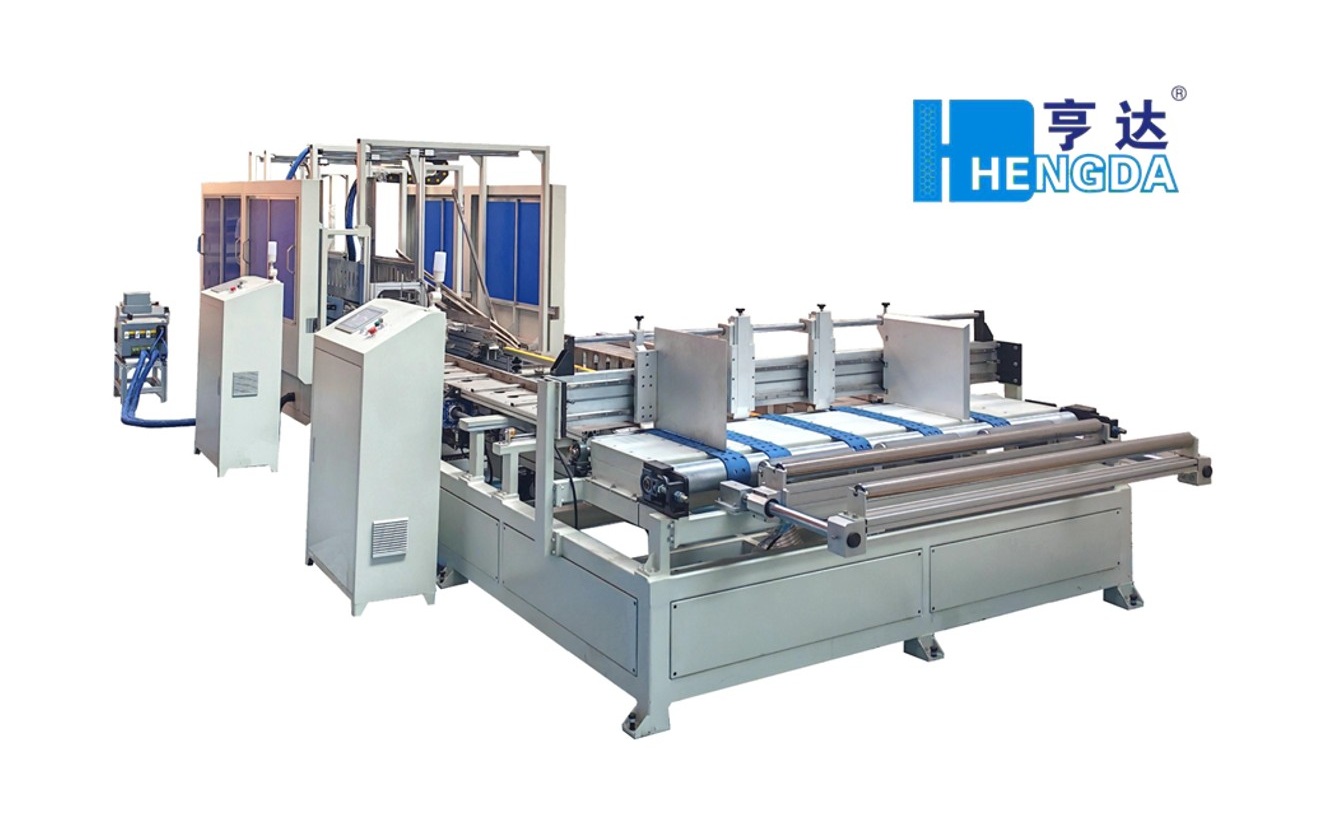

Модель MZH2512-D

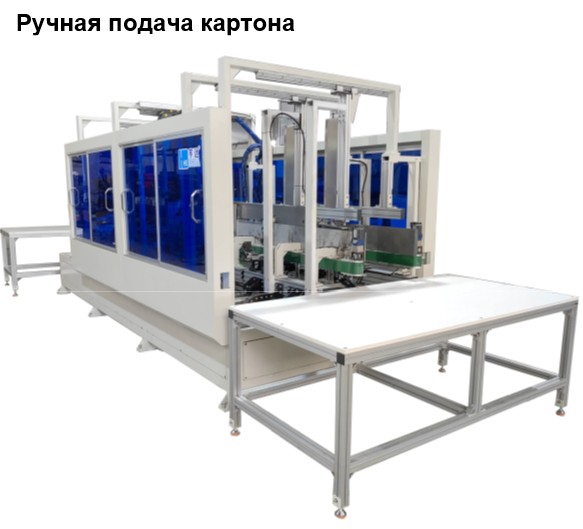

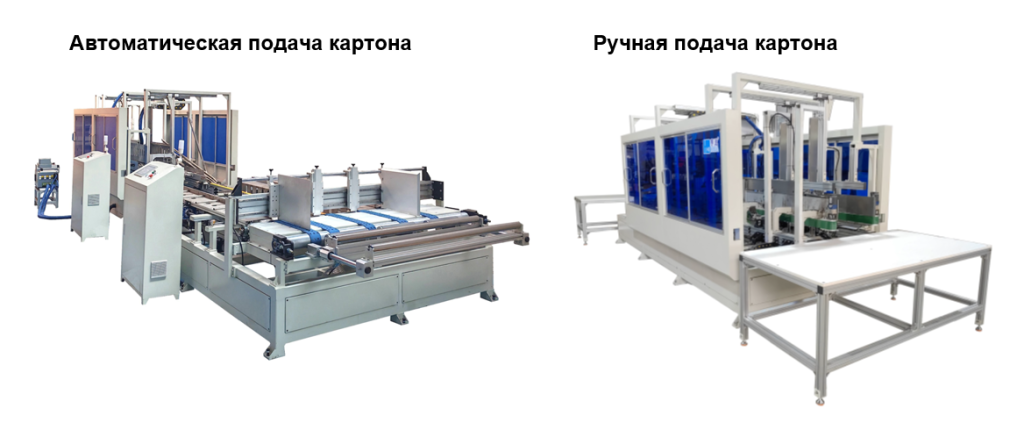

с функцией автоматической подачи бумаги и ручной подачей
Для гибкого и автоматизированного формирования нижних ящиков для коробок

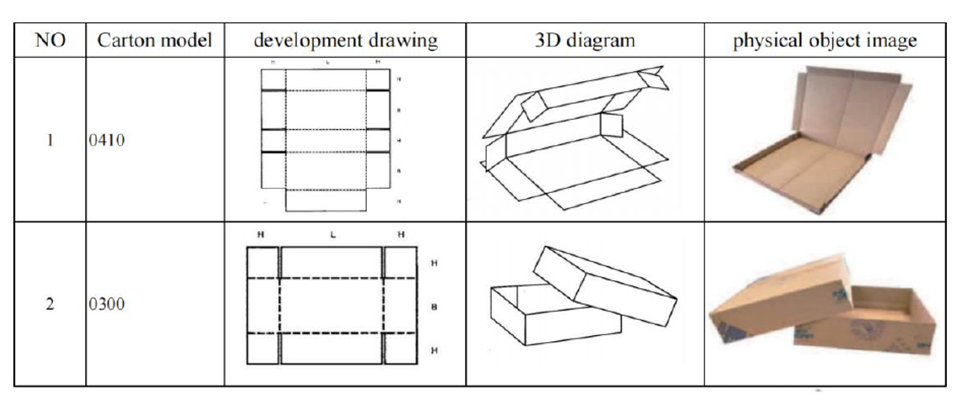

Типов Fefco 0410 и 0300.

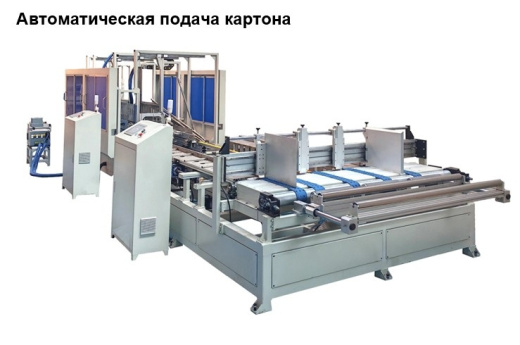

Автоматическая подача листа картона
Спецификация формирования складной коробки:
| Длина сформованной коробки | 300～2500 мм | ||
| Ширина сформованной коробки | 220 ～1250 мм | ||
| Высота сформованной коробки | 30 ～250 мм | ||
| Герметизация горячим клеем-расплавом | |||
| Тип клея | Термоплавкий клей EVA | ||
| Температура плавления /℃ | 80 ± 5/ ℃ | ||
| Сжижение / ℃ | 130±5 / ℃ | ||
| Рабочая температура / ℃ | 170C° -180C ° | ||
| Емкость бачка | 10 литров | ||
| Максимальная скорость работы оборудования: | |||
| Скорость подачи | 40 м/мин | ||
| Скорость позиционирования ширины бокового наклона | 50 м/мин | ||
| Конфигурация двигателей | |||
| Мощность серводвигателя подачи | 0.75 кВт | ||
| Мощность двигателя с боковым наклоном ремня | 0.4 кВт *4 | ||
| Мощность серводвигателя для позиционирования ширины бокового наклона | 0.75 кВт *1 + 1.5 кВт*1 | ||
| Мощность машины для производства клея горячего расплава | 4 кВт | ||
| Общая мощность всей машины (в автоподачей) | 8.6 кВт (12 кВт) | ||
| Давление уплотнения коробки | 0.6 -0.8 МПа | ||
| Эффективность обработки при ручной подаче | 3-6 штук в минуту | ||
|
Эффективность обработки при автоматической подаче 300-800 мм картон： 801-1600 мм картон： 1601-2500 мм картон： |
5-7 штук в минуту 4-6 штук в минуту 3-5 штук в минуту |
||
|

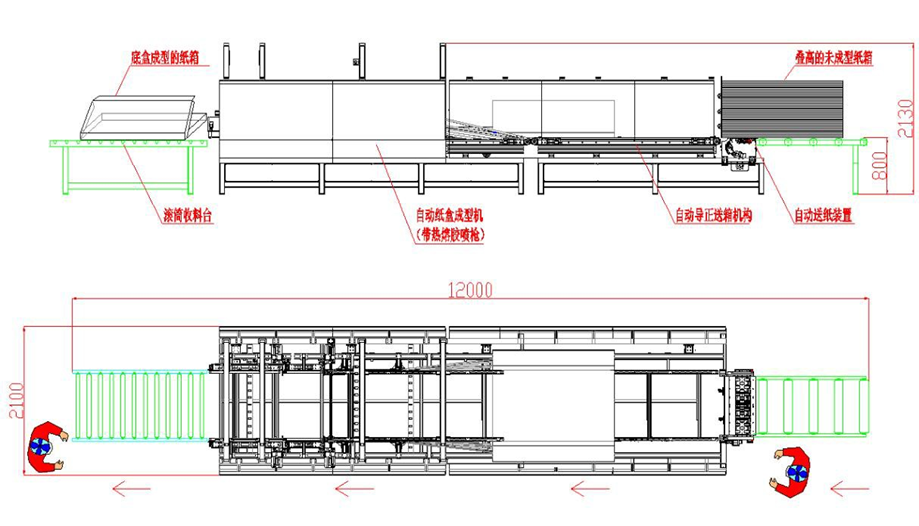

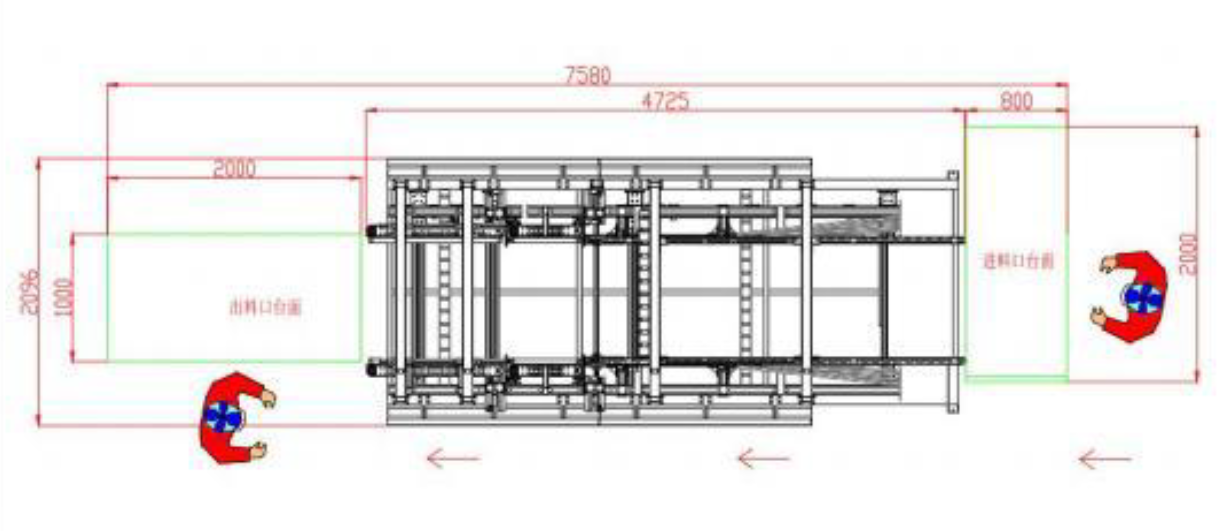

Размеры машины с ручной подачей (Д*Ш*В) Размеры машины с автоматической подачей (Д*Ш*В) |
7600 * 2100 * 1800 (мм) 12000 * 2300 * 2150 (мм) |
||
| Вес нетто прибл. (с автоподачей) | 2800 кг (4300кг) | ||
Состав основных компонентов оборудования и выбор стандартных деталей
1. Корпус изготовлен из прочной и сверхпрочной конструкционной стали, прошедшей отжиг и обработку для снятия напряжений. Шестерни и рейки изготовлены из высокоточных материалов с высокой степенью шлифования, прошедших термическую обработку и прочнение.
2. Реле: Delixi;
3. Датчик: Sik;
4. Электрические компоненты: Delixi;
5. Серводвигатель: Envision;
6. Импульсный источник питания: Mingwei;
7. Линейная направляющая: Axe Kai;
Система управления
- Дружелюбный пользовательский интерфейс, простой в освоении.
- 10-дюймовый сенсорный экран + ПЛК.
Преимущества оборудования
- При регулировке ширины используется высокоскоростное сервоприводное позиционирование для быстрого переключения заказов на различные спецификации картонных коробок, что подходит для гибкого индивидуального производства.
- Для автоматической подачи: Порт подачи оснащен устройством автоматической подачи бумаги, которое обеспечивает укладку и подачу нескольких листов картона, а также автоматическую подачу бумаги в упаковочную машину для фальцовки, что позволяет экономить трудозатраты и время.
- Устройство для подачи бумаги оснащено автоматическим направляющим и коробчатым механизмом подачи, обеспечивающим автоматическое позиционирование и повышенную точность обработки.
- Оборудование обрабатывается с использованием технологии распыления термоплавкого клея, которая обеспечивает прочную адгезию и является более экологичной.
- Встроенная машина для формования бумажных коробок устраняет необходимость в ручном труде, что делает формование бумажных коробок более производительным.
Конструктивные особенности:

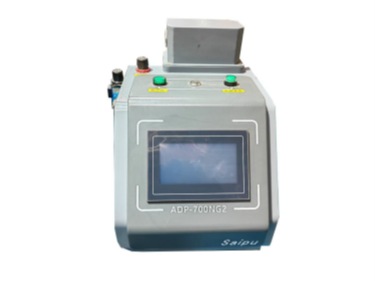

Станция для хранения клея EVA для горячего расплава

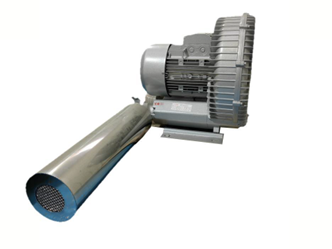

Адсорбция воздуходувкой делает транспортировку картона более стабильной

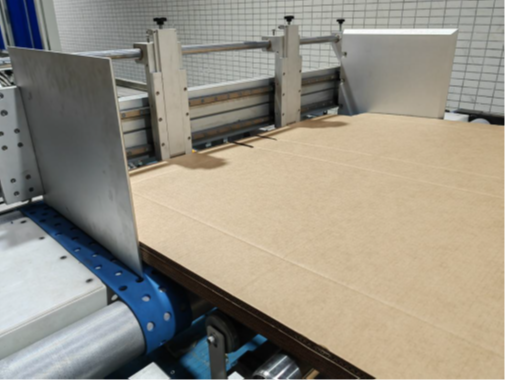

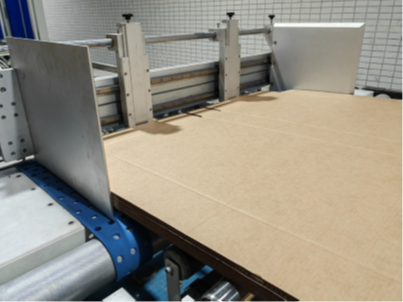

Зона укладки и подачи картона

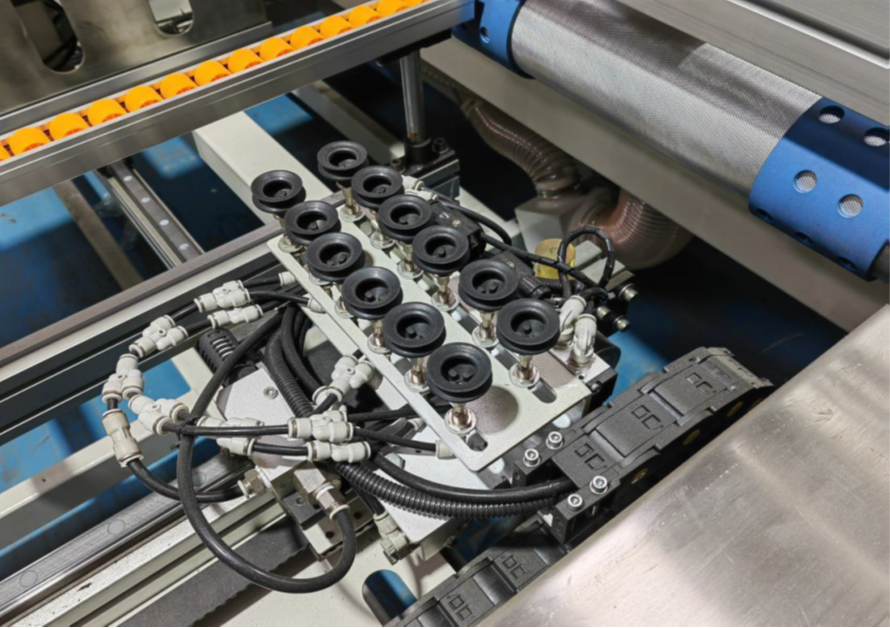

Сервопривод для управления подвижной присоской для транспортировки картона

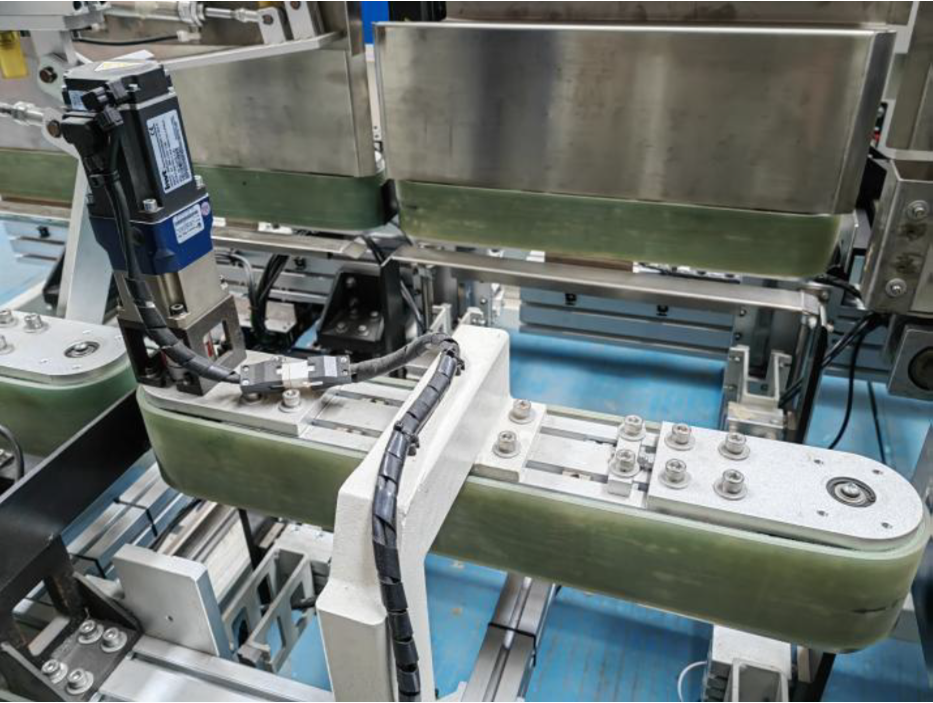

Сторона серводвигателя, прилегающая к ремню, обеспечивает точное позиционирование складного ящика
Распылите клея помощью пистолета-распылителя

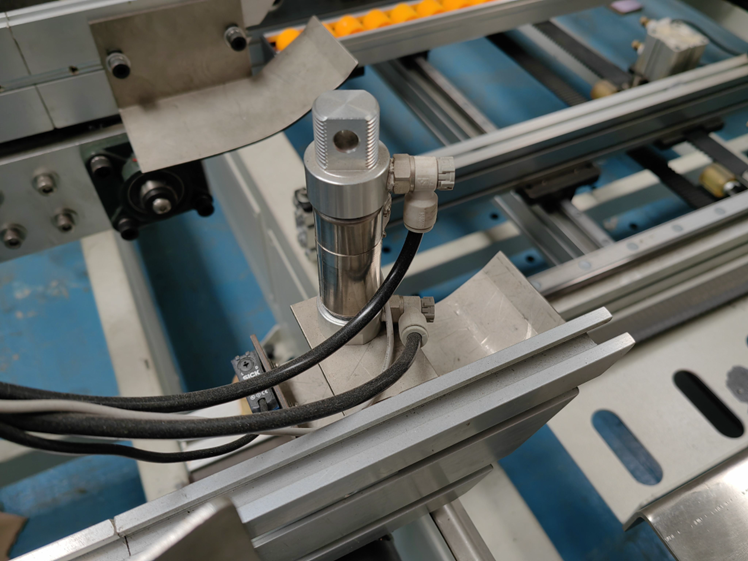

Позиционирующий цилиндр для картона
Мы берем на себя весь комплекс работ с логистикой от поиска машины до решения всех организационных моментов с перевозчиками.
