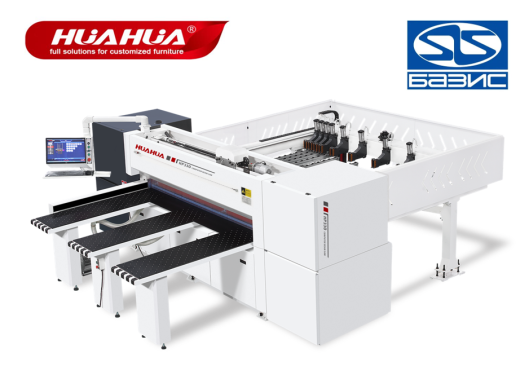

HUAHUA (Китай)
Назначение:
Форматно-раскроечный центр предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных так и не облицованных.
Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.
Технические характеристики:
|
Параметры реза |
Макс. длина реза |
3300mm |
|
Макс. толщина реза |
120mm |
|
|
Главная пила |
Диаметр пильного диска |
380mm (450mm optional) |
|
Диаметр вала пилы |
75mm |
|
|
Скорость вращения вала |
4000rpm |
|
|
Подрезная пила |
Диаметр пильного диска |
200mm |
|
Диаметр вала пилы |
50mm |
|
|
Скорость вращения вала |
5200rpm |
|
|
Пильная каретка |
Скорость движения вперед |
100m/min |
|
Скорость движения назад |
120m/min |
|
|
Мощность двигателей |
Главная пила |
18.5kw |
|
Подрезная пила |
2.2kw |
|
|
Привод пильной каретки |
2kw (AC servo motor) |
|
|
Двигатель автоматической подачи |
2kw (AC servo motor) |
|
|
Двигатель высокого давления (вентилятор) |
3kw+2.2kw |
|
|
Двигатель бокового выравнивателя |
0.37kw |
|
|
Общая мощность |
30.15kw |
|
|
Скорость автоматической подачи |
85m/min |
|
|
Давление воздуха |
5~7kg/cm2 |
|
|
Высота рабочего стола |
980mm |
|
|

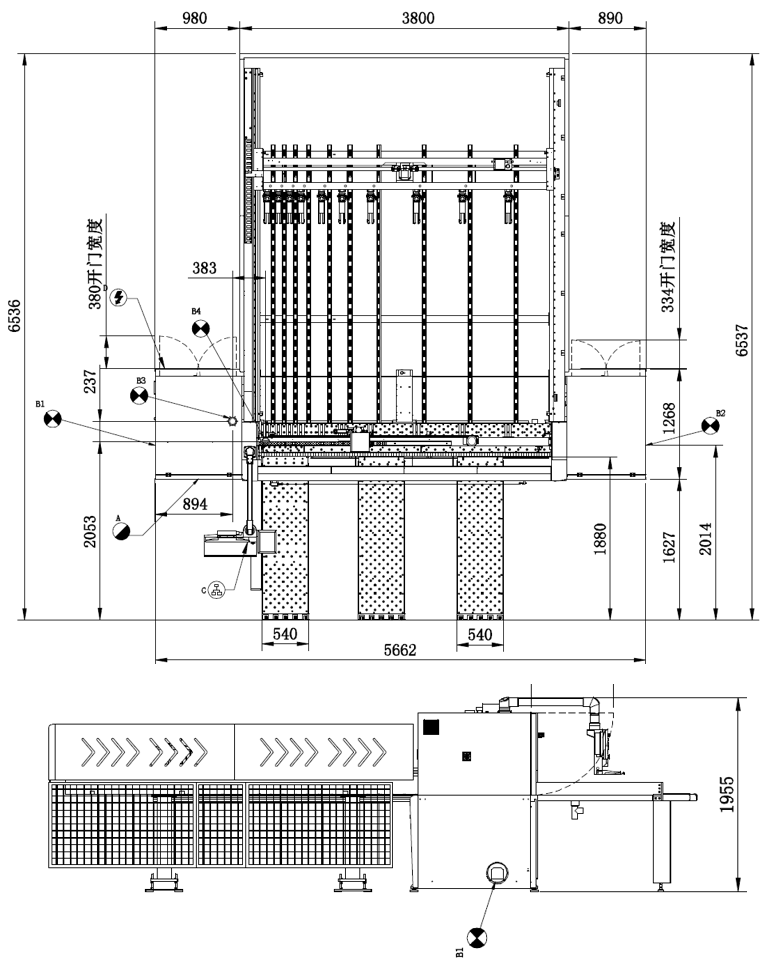

Габариты станка |
6560*5740*2060mm |
|
|
Количество воздушных столов |
3 |
|
|
Отвод пыли |
· Левая сторона: 2 × Ø100 мм + 1 × Ø200 мм · Правая сторона: 1 × Ø200 мм |
|

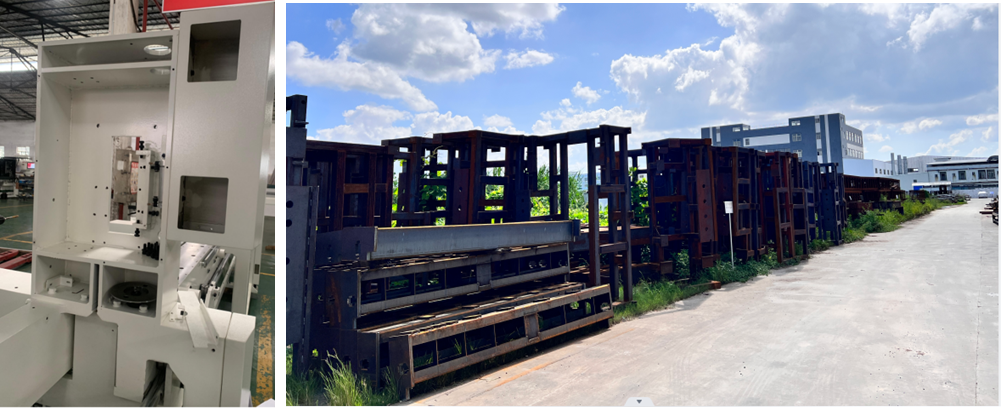

ОПИСАНИЕ КОНСТРУКЦИИ РАМЫ:
(1) Высокопрочная конструкция основной рамы
✓ Изготовлена из высококачественной стали с применением передовой технологии сварки в среде CO²
✓ Столешница из цельной плиты толщиной **28 мм**, жестко закреплена на боковых балках рамы
✓ Автоматическая регулировка высоты реза главной и подрезной пилы в зависимости от толщины материала
✓ Опорные тяги имеют замкнутую рамную конструкцию
✓ Обеспечивает устойчивость, долговечность, отличную балансировку и прямолинейность реза
2) Технология обработки рамы
✓ После сварки рама выдерживается в естественных условиях (1 месяц), затем подвергается термообработке
✓ Процесс снятия напряжений: Отжиг → Закалка → Отпуск → Стабилизация (старение)
✓ Устраняет внутренние напряжения после механической обработки
✓ Модифицирует кристаллическую структуру металла
✓ Повышает стабильность станка
✓ Дополнительное искусственное старение может длиться (до 6 месяцев)
✓ После этого рама поступает в обрабатывающий центр для финишной точной обработки
\Конструктивные особенности:
Двигатели пилы

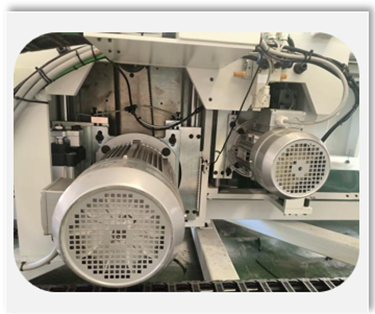

В станке используются два отдельных двигателя для привода основных пильных дисков. Перемещение пильной каретки осуществляется с помощью серводвигателя переменного тока мощностью 2 кВт. Основной пильный диск приводится в движение мощным двигателем на 18,5 кВт, а для подрезного диска установлен отдельный двигатель мощностью 2,2 кВт.

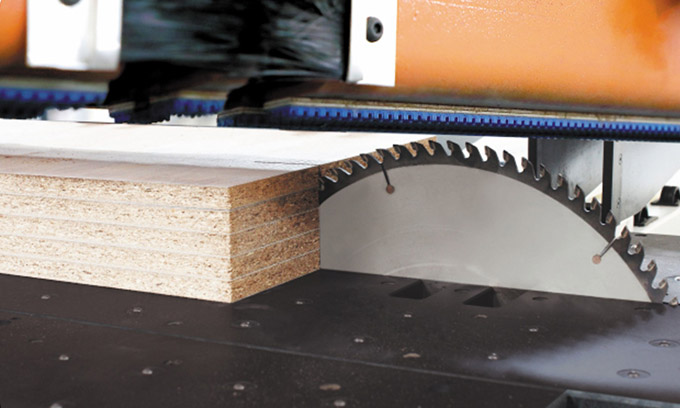

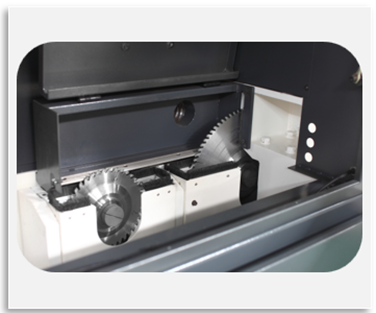

Пильный диск
✅ Подрезной диск можно регулировать по высоте и в горизонтальном направлении (влево/вправо), что обеспечивает удобство настройки для оператора.
Такая конструкция позволяет быстро и точно адаптировать оборудование под различные задачи, повышая эффективность и качество раскроя.

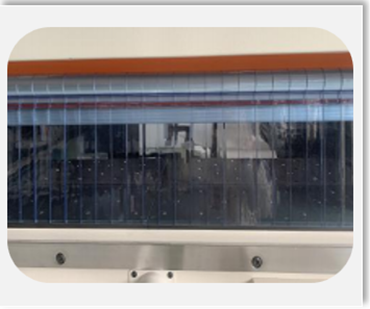

Система защиты от пыли
Такая конструкция значительно улучшает чистоту рабочей зоны и снижает количество пыли в цеху, что особенно важно для соблюдения норм безопасности и комфорта оператора

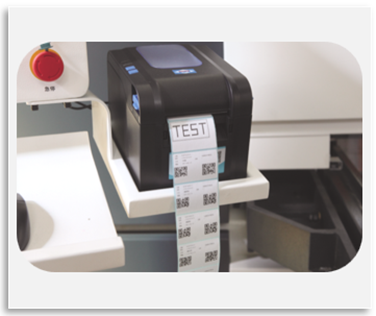

Принтер этикеток
✅ Удобное решение для интеллектуального производства – автоматическая печать маркировочных этикеток для деталей и заготовок.
Организовать четкую систему маркировки готовых изделий
Автоматизировать процесс учета продукции
Снизить вероятность ошибок при комплектации
Интегрировать оборудование в цифровую систему управления производством

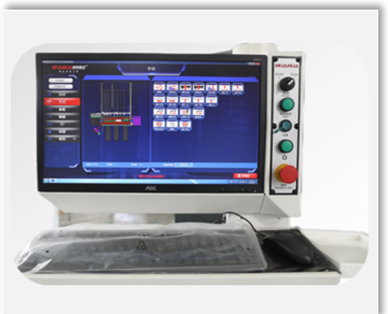

Цветной дисплей управления
✅ Подвесная конструкция с одним рычагом делает эксплуатацию удобной, а также экономит рабочее пространство.
✅ Простой и надежный интерфейс с дружелюбным управлением подходит для операторов любого уровня подготовки.
✅ Полная система подсказок на экране помогает быстро освоить оборудование и избежать ошибок в работе

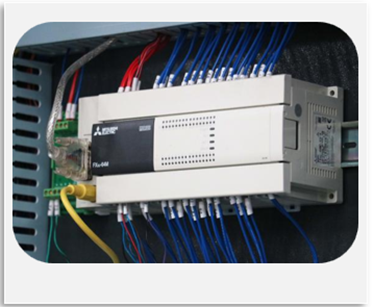

Программируемый контроллер Mitsubishi FX3U
✅ Увеличенная память - встроенная оперативная память объемом до 64K позволяет реализовывать сложные алгоритмы управления.
✅ Максимальная производительность - скорость обработки базовых команд всего 0.065 микросекунд обеспечивает мгновенную реакцию системы.
✅ Встроенные функции позиционирования - независимое управление 3 осями с частотой до 100 кГц для точного контроля движения

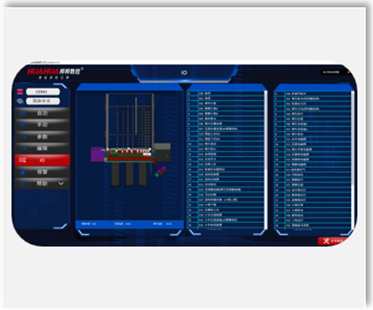

Система ввода-вывода (I/O) и мониторинга
✅ Визуализация аварийных ситуаций - при возникновении неисправности система:
✅ Автоматическая защита - немедленная остановка оборудования при обнаружении потенциально опасных ситуаций

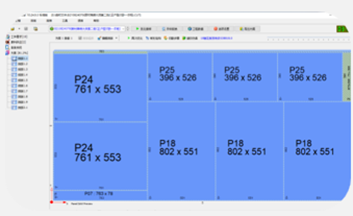

Программа оптимизации
✅ Групповая обработка заказов - одновременное планирование производства для нескольких заказов с возможностью комбинирования различных деталей

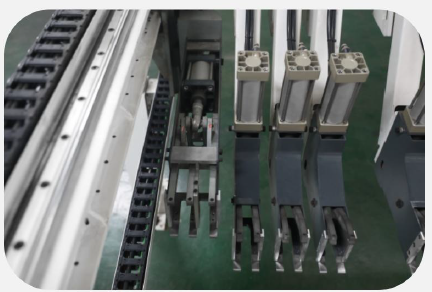

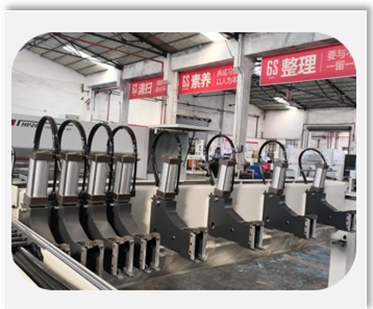

Зажимная конструкция
✅ 10 зажимов, минимальный размер удерживаемой панели — 50 мм
✅ Подача заготовки через роликовую поверхность стола
✅ Точная подача обеспечивает фиксированную точность пиления (в дюймах)
✅ Предотвращает повреждение поверхности заготовки

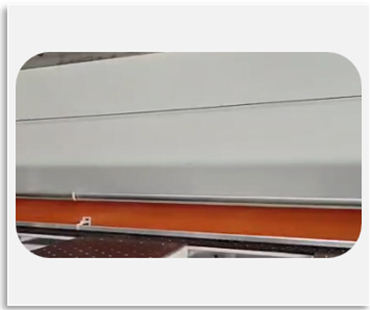

Устройство прижимной балки
✅ Одинарная прижимная балка обеспечивает равномерное давление по всей поверхности заготовки, значительно увеличивая усилие прижима и снижая сколы на кромке
Боковой выравниватель
✅ Удобно для совмещенной резки нескольких панелей
✅ Надежно фиксирует край панели при резке, предотвращая смещение или вибрацию для обеспечения точности реза

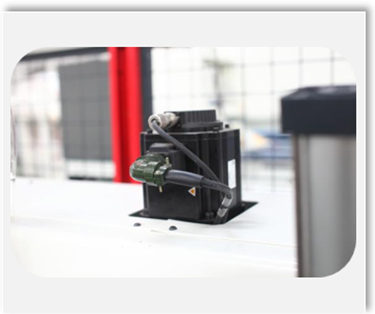

Сервомотор
Автоматическая система подачи
✅ Привод на базе высокопроизводительного сервомотора INVT
✅ Точное реагирование на управляющие сигналы в системе автоматического контроля
✅ Обеспечивает высокую точность реза

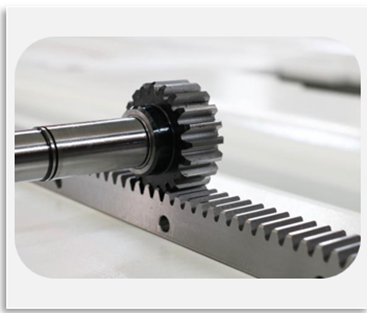

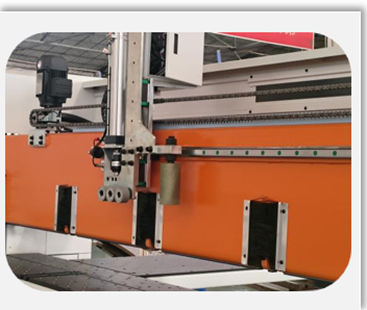

Реечная передача
✅ Высокоточная реечная передача
✅ Отличная износостойкость: изготовлена из хромомолибденовой стали SCM440 с твердостью 60-65 HRC

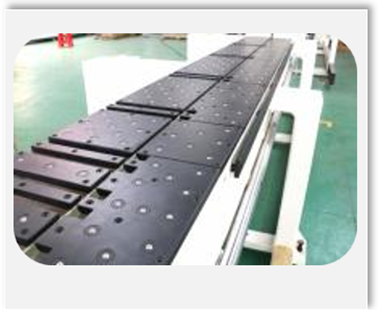

Режущий стол
✅ Оснащен воздушными подшипниками, что обеспечивает легкое перемещение панели и защиту от царапин
✅ Усовершенствованная конструкция пильного стола уже традиционной, что предотвращает прогиб и деформацию, а также растрескивание деревянных панелей

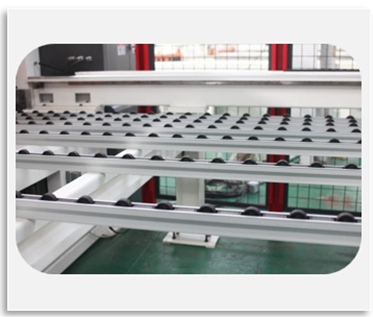

Роликовая система подачи
✅ Исключает повреждение поверхности панели при транспортировке
ОПЦИЯ:
Двойной толкатель. Позволяет увеличить производительность за счет гибкости.
Мы берем на себя весь комплекс работ с логистикой от поиска машины до решения всех организационных моментов с перевозчиками.
