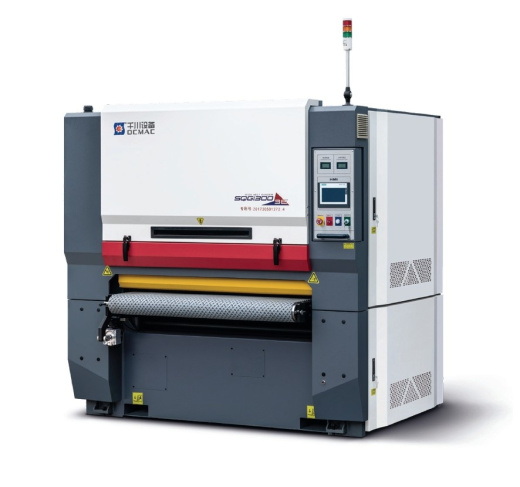

SQG 1300/1000/650 серия: плавающие прижимные блоки

Возможны дополнительные опции

Характеристики

SQG 1300/1000/650 – Серия широколенточных шлифовальных станков

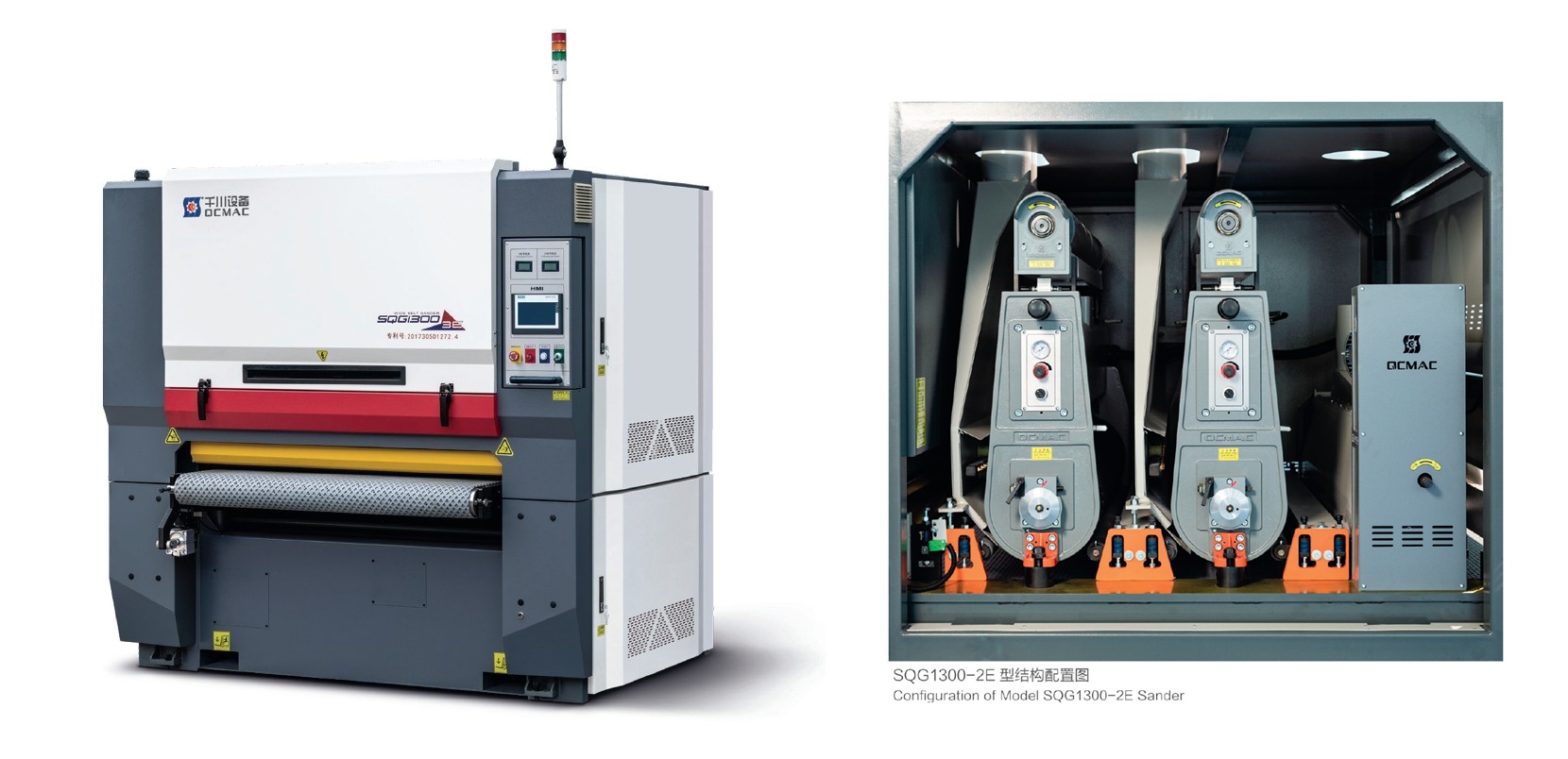

Модели: SQG1300‑2E, SQG1000‑2E, SQG650‑2E Wide Belt Sander

Назначение
Станки серии SQG предназначены для тонкого шлифования лакокрасочных покрытий, смоляных лаков, полиэфирных и водорастворимых лаков, а также ПВХ, ПУ, ПЭ и меламина. Они могут работать как в составе автоматической линии, так и как отдельные единицы оборудования.

Конструкция и особенности
Усиленная станина.
Вся рама проходит вибро- и естественный отпуск, что исключает деформации и обеспечивает жёсткость и стабильность.

Плавающая система прижима.
Автоматическое выравнивание по толщине заготовки, равномерный съём, отсутствие прожогов и недошлифованных зон.

Прецизионный подъёмный механизм.
Высота шлифовального вала отображается по шкале, точность установки до 0.01мм.

Частотное регулирование.
Контактные валы и ленты управляются частотными преобразователями для точной настройки скорости под разные материалы и покрытия.

Широкий спектр применений.
Подходит для шпона, МДФ, массивной древесины, деталей с несколькими слоями лака, включая матовые и глянцевые системы.

Технические характеристики

Параметр	SQG1300‑2E	SQG1000‑2E	SQG650‑2E
Рабочая ширина	60–1300мм	60–1000мм	60–650мм
Рабочая толщина	3–120мм	3–120мм	3–120мм
Минимальная длина заготовки	≥ 300мм	≥ 300мм	≥ 300мм
Скорость 1‑й шлифовальной ленты	3–18м/с	3–18м/с	3–18м/с
Скорость 2‑й шлифовальной ленты	3–18м/с	3–18м/с	3–18м/с
Скорость подачи	3–18м/мин	3–18м/мин	3–18м/мин
Размер ленты (Ш×Д)	1330 × 2620мм	1030 × 2620мм	650 × 2620мм
Общая установленная мощность	33.1кВт	31.12кВт	23.82кВт
Мощность главных двигателей	11кВт; 7.5кВт	11кВт; 7.5кВт	7.5кВт; 7.5кВт
Рабочее давление воздуха	0.55МПа	0.55МПа	0.55МПа
Расход сжатого воздуха	1.5м³/мин	1.5м³/мин	1.5м³/мин
Объём отсасываемого воздуха	12000м³/ч	12000м³/ч	6000м³/ч
Скорость отсоса	25м/с	25м/с	25м/с
Габариты (Д×Ш×В)	2460 × 2420 × 2140мм	2460 × 1990 × 2240мм	2140 × 2000 × 2200мм
Масса (нетто)	≈ 4350кг	≈ 4200кг	≈ 3000кг

Технические характеристики

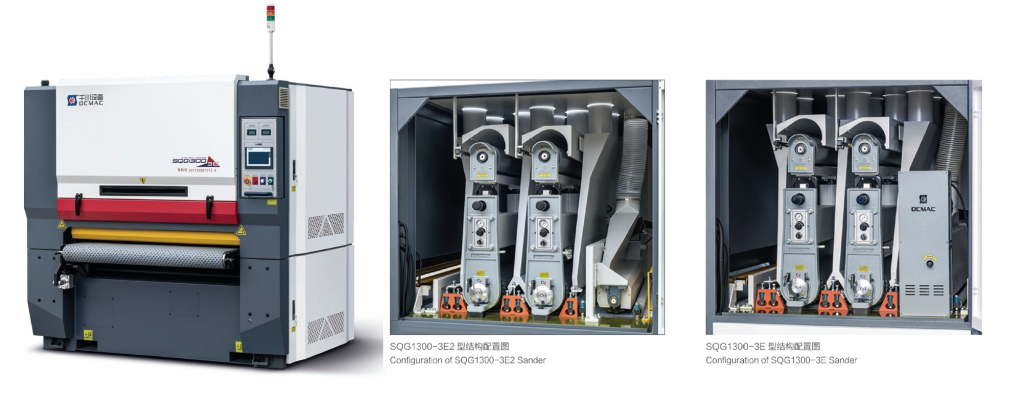

Параметр	SQG1300‑3E2	SQG1300‑3E	SQG650‑3E2	SQG650‑3E
Рабочая ширина	40–1300мм	40–1300мм	40–650мм	40–650мм
Рабочая толщина	3–120мм	3–120мм	3–120мм	3–120мм
Минимальная длина заготовки	≥ 240мм	≥ 240мм	≥ 240мм	≥ 240мм
Скорость 1‑й шлифовальной ленты	3–12м/с	3–12м/с	3–12м/с	3–12м/с
Скорость 2‑й шлифовальной ленты	3–12м/с	3–12м/с	3–12м/с	3–12м/с
Скорость 3‑й шлифовальной ленты	3–12м/с	3–12м/с	3–12м/с	3–12м/с
Скорость подачи	3–18м/мин	3–18м/мин	3–18м/мин	3–18м/мин
Размер ленты (Ш×Д)	1330 × 2100мм	1330 × 2100мм	650 × 2100мм	650 × 2100мм
Общая установленная мощность	26.3кВт	26.3кВт	18.12кВт	18.12кВт
Мощность главных двигателей	11кВт; 11кВт; 11кВт	11кВт; 11кВт; 11кВт	7.5кВт; 7.5кВт; 7.5кВт	7.5кВт; 7.5кВт; 7.5кВт
Рабочее давление воздуха	0.55МПа	0.55МПа	0.55МПа	0.55МПа
Расход сжатого воздуха	0.7м³/мин	0.7м³/мин	0.7м³/мин	0.7м³/мин
Объём отсасываемого воздуха	12000м³/ч	12000м³/ч	8000м³/ч	8000м³/ч
Скорость отсоса	25м/с	25м/с	25м/с	25м/с
Габариты (Д×Ш×В)	2160 × 2175 × 2130мм	2160 × 2130 × 2130мм	2080 × 1350 × 2040мм	2080 × 1350 × 2040мм
Масса (нетто)	≈ 3500кг	≈ 3800кг	≈ 2190кг	≈ 2330кг

Мы берем на себя весь комплекс работ с логистикой от поиска машины до решения всех организационных моментов с перевозчиками.
