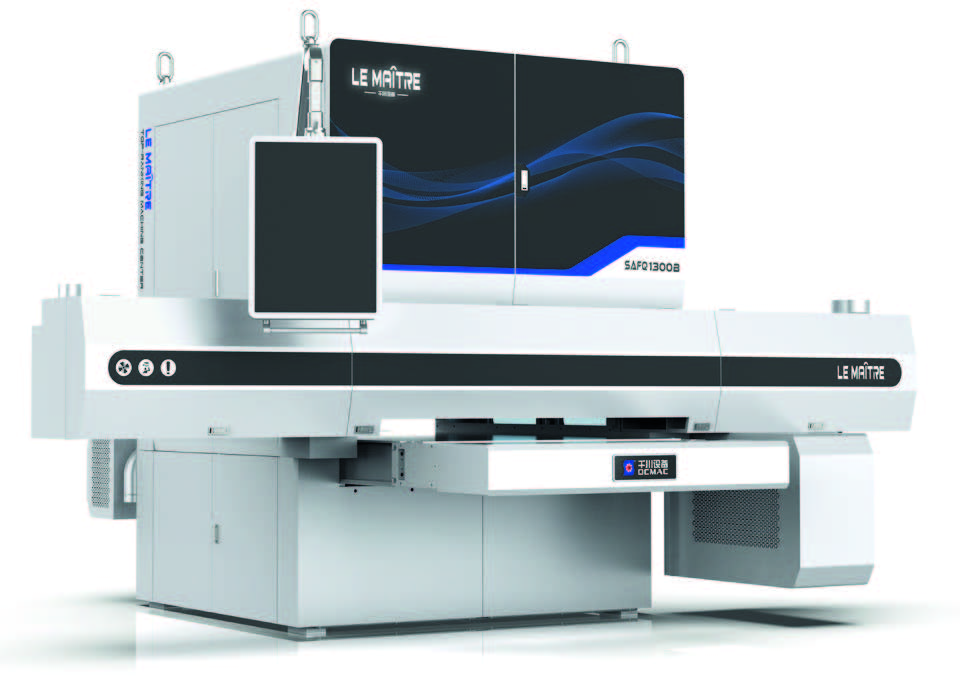

SAFQ 1300B‑2 – широколенточный шлифовальный станок с сегментированным утюжком
Модель: SAFQ1300B‑2 Keyboard Wide Belt Sander
Назначение
Станок предназначен для высокоточного шлифования фасадов, клавишных панелей и других плоских и фигурных деталей с покрытием (шпон, ПВХ, ПУ, ПЭ, грунты, краски и лаки). Обеспечивает стабильное качество поверхности при серийном и поточном производстве.
Ключевые особенности
Интеллектуальный контроль давления по кромке.
Система обнаружения кромки позволяет точно задавать и поддерживать давление при шлифовании всех четырёх сторон заготовки.
Микронный контроль толщины.
Плавающая платформа на сервоприводе с точностью позиционирования до 0.01мм обеспечивает стабильную толщину детали при съёме материала.
Инверторное управление.
Частотные приводы регулируют скорость шлифовальной ленты и подачу, что позволяет адаптировать станок к разным технологиям обработки.
Двухядерная независимая система управления.
Узел шлифования и конвейер работают под управлением раздельных модулей, объединённых сетями Profinet и Modbus‑TCP, что гарантирует синхронность и стабильность при непрерывной работе.
Интеграция в линию.
Стандартизованный протокол обмена поддерживает подключение к MES‑системам и автоматическим производственным линиям.
Высокоточная компенсация ошибок.
Лазерное измерение и 86‑зонный датчик шага 16мм обеспечивают точное отслеживание и компенсацию отклонений по толщине.
Конвейерная лента Aptuo.
Автоматическая регулировка натяжения, высокая износостойкость и противоскольжение при скорости подачи 0.5–10м/мин, отсутствие растяжения при длительной эксплуатации.
Система прижимных подушек.
Плавающие прижимы с различной жёсткостью равномерно распределяют давление, повторяют микрорельеф детали и обеспечивают стабильный контакт с абразивом.
Торнадо‑система очистки.
Высокоэффективный бесконтактный пылеудалитель с вихревой камерой снижает количество пыли на поверхности заготовки.
Вакуумная адсорбция.
Независимый высоконапорный вентилятор обеспечивает мощное вакуумное прижатие, предотвращая вибрацию, смещение и подъём тонких или деформированных плит.
Технические характеристики SAFQ1300B‑2
Модель: SAFQ1300B‑2 Keyboard Wide Belt Sander
Назначение
Станок предназначен для высокоточного шлифования фасадов, клавишных панелей и других плоских и фигурных деталей с покрытием (шпон, ПВХ, ПУ, ПЭ, грунты, краски и лаки). Обеспечивает стабильное качество поверхности при серийном и поточном производстве.
Ключевые особенности
Интеллектуальный контроль давления по кромке.
Система обнаружения кромки позволяет точно задавать и поддерживать давление при шлифовании всех четырёх сторон заготовки.
Микронный контроль толщины.
Плавающая платформа на сервоприводе с точностью позиционирования до 0.01мм обеспечивает стабильную толщину детали при съёме материала.
Инверторное управление.
Частотные приводы регулируют скорость шлифовальной ленты и подачу, что позволяет адаптировать станок к разным технологиям обработки.
Двухядерная независимая система управления.
Узел шлифования и конвейер работают под управлением раздельных модулей, объединённых сетями Profinet и Modbus‑TCP, что гарантирует синхронность и стабильность при непрерывной работе.
Интеграция в линию.
Стандартизованный протокол обмена поддерживает подключение к MES‑системам и автоматическим производственным линиям.
Высокоточная компенсация ошибок.
Лазерное измерение и 86‑зонный датчик шага 16мм обеспечивают точное отслеживание и компенсацию отклонений по толщине.
Конвейерная лента Aptuo.
Автоматическая регулировка натяжения, высокая износостойкость и противоскольжение при скорости подачи 0.5–10м/мин, отсутствие растяжения при длительной эксплуатации.
Система прижимных подушек.
Плавающие прижимы с различной жёсткостью равномерно распределяют давление, повторяют микрорельеф детали и обеспечивают стабильный контакт с абразивом.
Торнадо‑система очистки.
Высокоэффективный бесконтактный пылеудалитель с вихревой камерой снижает количество пыли на поверхности заготовки.
Вакуумная адсорбция.
Независимый высоконапорный вентилятор обеспечивает мощное вакуумное прижатие, предотвращая вибрацию, смещение и подъём тонких или деформированных плит.
Технические характеристики SAFQ1300B‑2
| Параметр | Значение |
|---|---|
| Рабочая ширина | 60–1350мм |
| Рабочая толщина | 3–110мм |
| Минимальная длина заготовки | > 500мм |
| Скорость подачи | 7–20м/мин |
| Размер шлифовальной ленты (Ш×Д) | 150 × 8990мм; 1400 × 3250мм |
| Мощность главных двигателей | 11кВт; 18.5кВт; 18.5кВт |
| Рабочее давление воздуха | 0.55МПа |
| Расход сжатого воздуха | 3.2м³/мин |
| Объём отсасываемого воздуха | 16000м³/ч |
| Скорость отсасываемого воздуха | 22–25м/с |
| Габариты (Д×Ш×В) | 3150 × 4473 × 2660мм |
| Масса (нетто) | около 7200кг |
