SAF 1300 серия: с электромагнитными сегментными утюжками
Характеристики
SAF 1300 серия: с электромагнитными сегментными утюжками
#PROP_TITLE#
—
#PROP_VALUE#

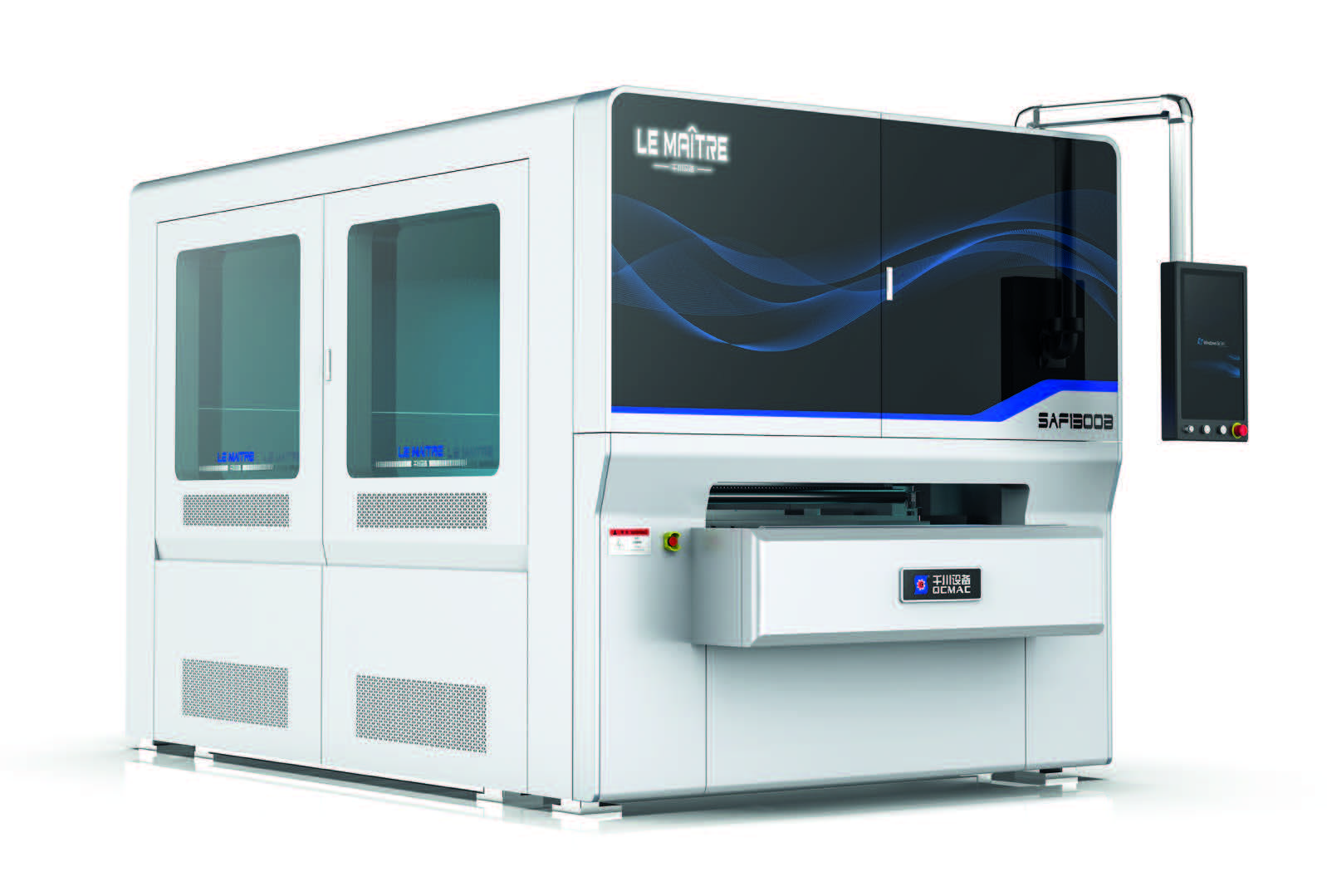

SAF 1300 Серия - Электромагнитная двухленточная широкошлифовальная машина
Модель: SAF 1300 Segment-Two Wide Belt Sander
Специальное применение
SAF1300B: Специально предназначен для шлифования шпона, ПВХ, ПУ, ПЭ, меламина, грунтовки и краски, включая шлифование краев с точностью ±0,1мм.
Дополнительные технологии

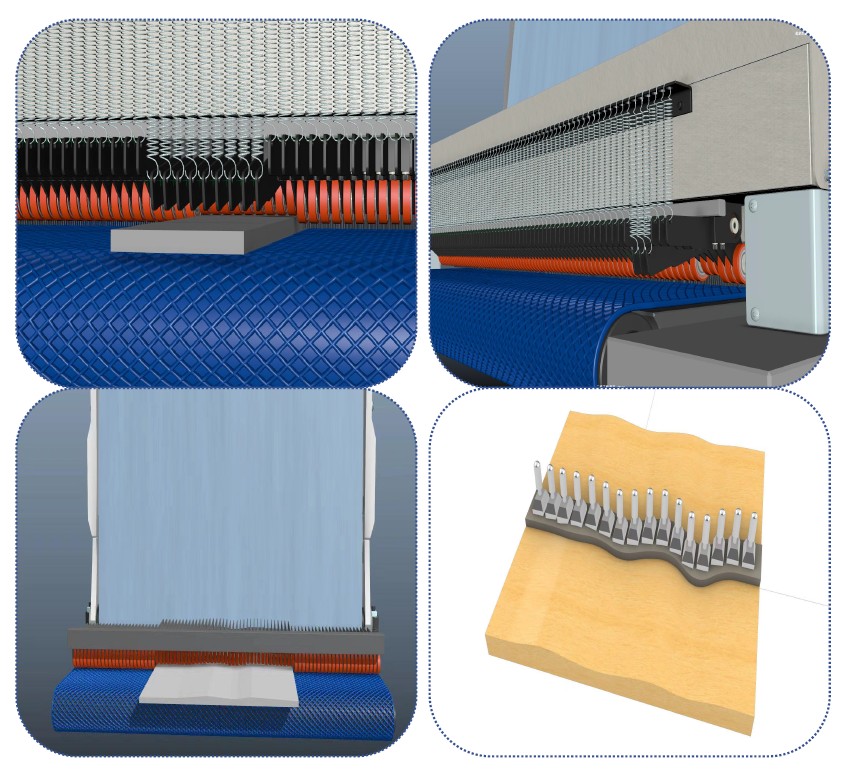

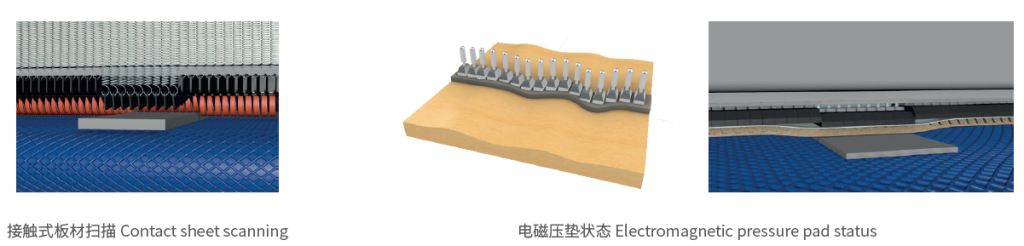

Сканирование контактного листа - для точного контроля поверхности

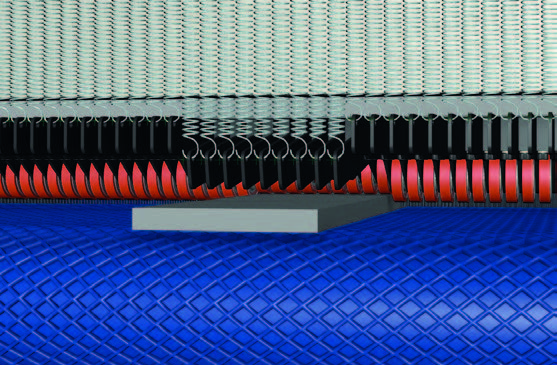

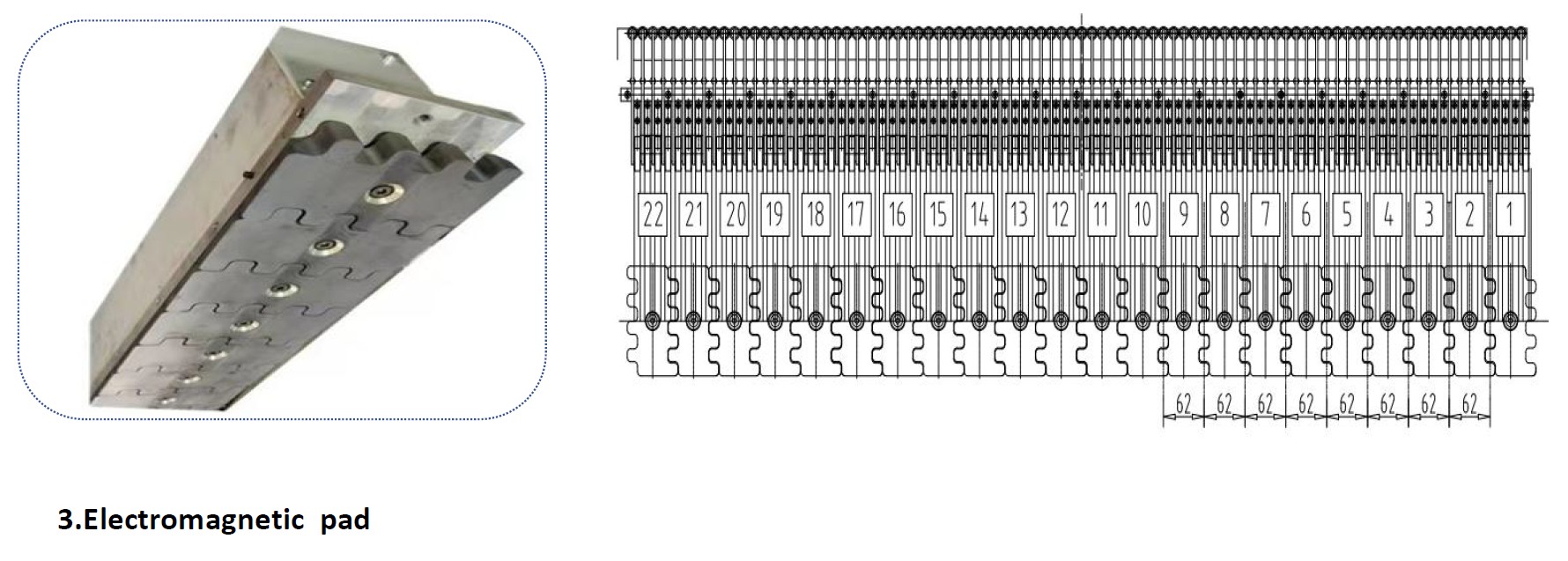

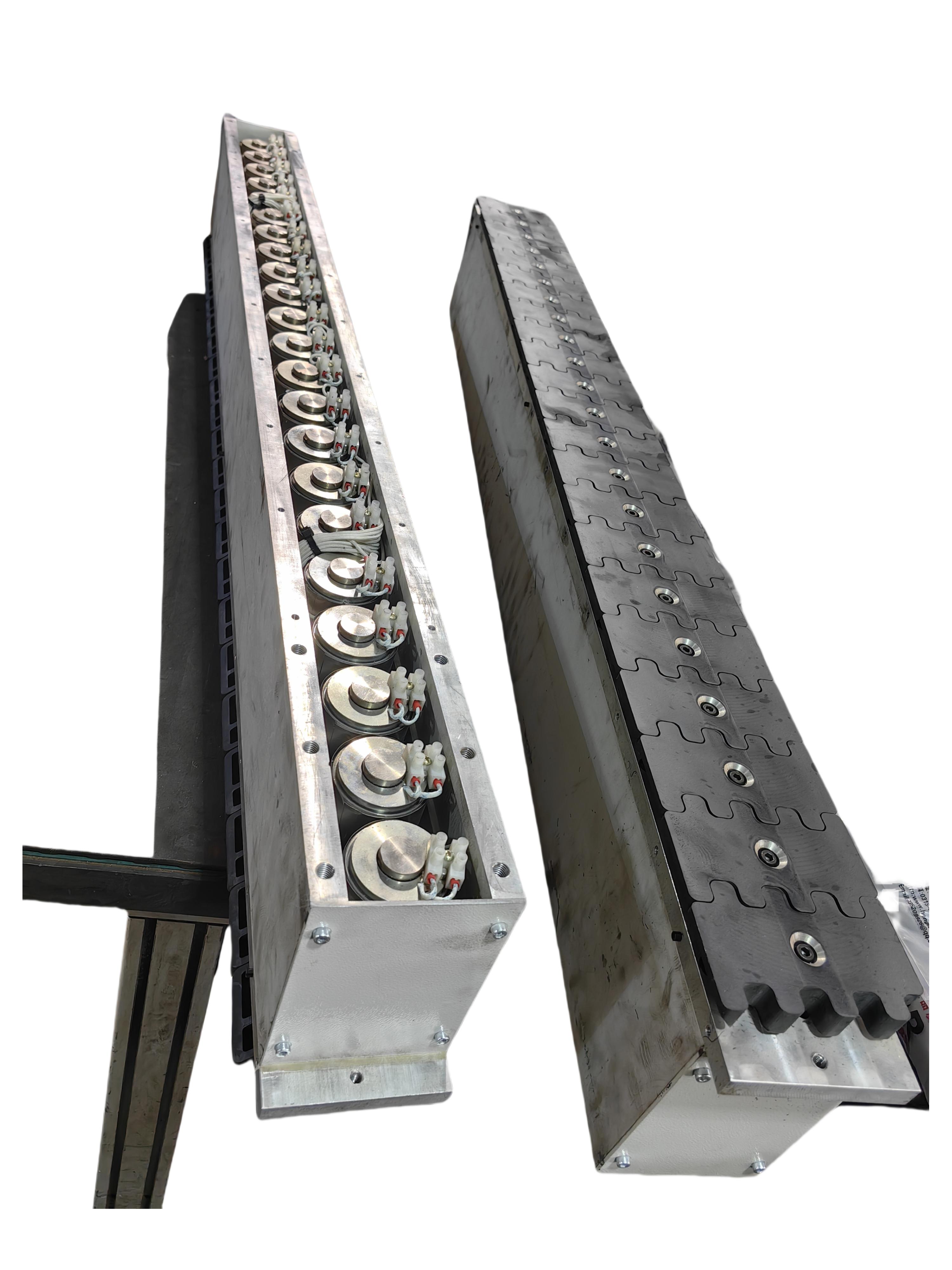

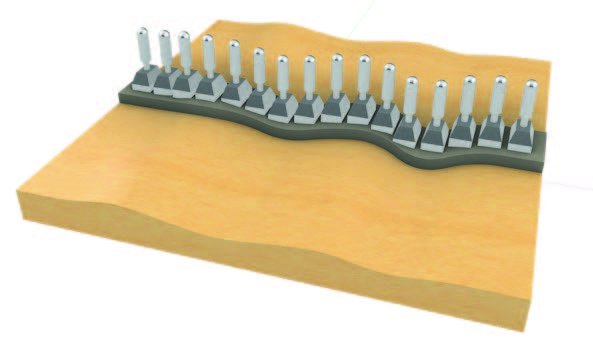

Электромагнитный прижим - статус электромагнитного давления прижимных подушек
Основные характеристики
Преимущества конструкции:
Прецизионная конструкция:
Высокотемпературный отжиг, полная разгрузка механических напряжений, долгий срок службы станины станка
Жесткая конструкция:
Соединения «ласточкин хвост», пятигранная обработка, высокая жесткость, защита от деформации (≤0.01мм)

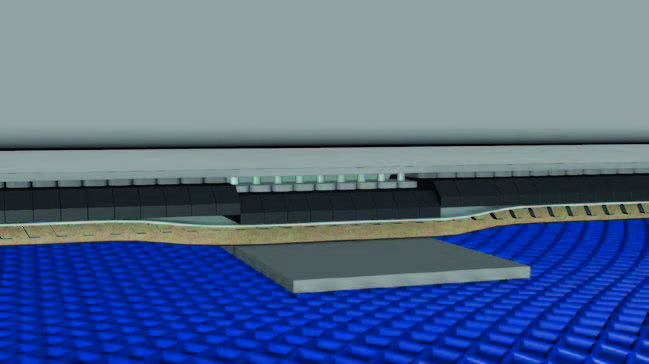

Плавающий прижимной башмак:
Автоматическое выравнивание высоты башмака, адаптация к кривизне заготовки до 0.01 мм
Полная электронная система контроля:
Автоматическая регулировка опорной плиты, система плавающих роликов с инверторным управлением скорости подачи и скорости шлифования для различных требований обработки
Технические особенности:
Сенсорное управление с ПЛК:
Трехсерийный выходной сенсорный дисплей с PLC-управлением обеспечивает универсальность установки параметров
Формульный расчет:
Система может рассчитывать рабочие параметры по заданным параметрам заготовки
HMI интерфейс:
Человеко-машинный интерфейс с анимацией, растровой графикой, текстовой индикацией на 5 языках для разных процессов шлифования
Память настроек:
Функция сохранения одной кнопкой, более 200 наборов стандартизированных протоколов обработки
Автоматическая система связи: Протоколы MES для подключения к производственным линиям
Удаленный контроль:
OEM-мониторинг, отладка, обслуживание через 88 сенсоров сканирования (85мм разрешение)
Отслеживание в реальном времени:
Автоматическая компенсация ошибок и предупреждения
Высокоэффективная бесконтактная очистка:
40:1 высокоэффективный пылесборник, пылевая камера с торнадо-пылесборником 4.0bar давления
Вакуумная адсорбция:
Независимый высокопрессовый вентилятор, сильная адсорбция пластин, предотвращение смещения и подскока
Звукоизоляция:
Независимая звукоизоляция, сильное шумоподавление, снижение интенсивности шума до 0 дБ
Дополнительные инновации:
Контроль края: Автоматическая регулировка подачи, контроль давления клиента, управление шлифованием края плиты
Адаптивная толщина: Автоматическая адаптация к толщине досок, давление равномерно по всей поверхности, равномерное шлифование
Микроуровневая система: Плавающая платформа с инверторным управлением для точной регулировки
Адаптивная скорость: Инвертор контролирует скорость шлифовальной ленты и подачи, адаптация к различным требованиям
Конфигурации

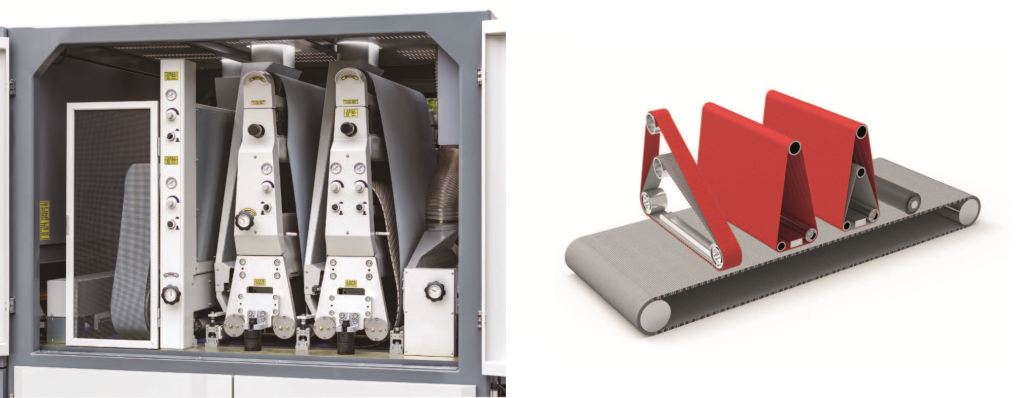

1) SAF1300B-2: Конфигурация с 2 шлифовальными агрегатами

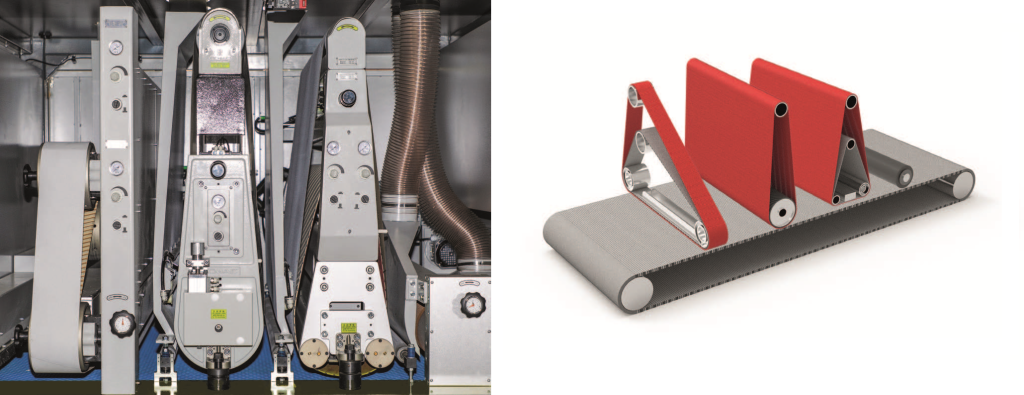

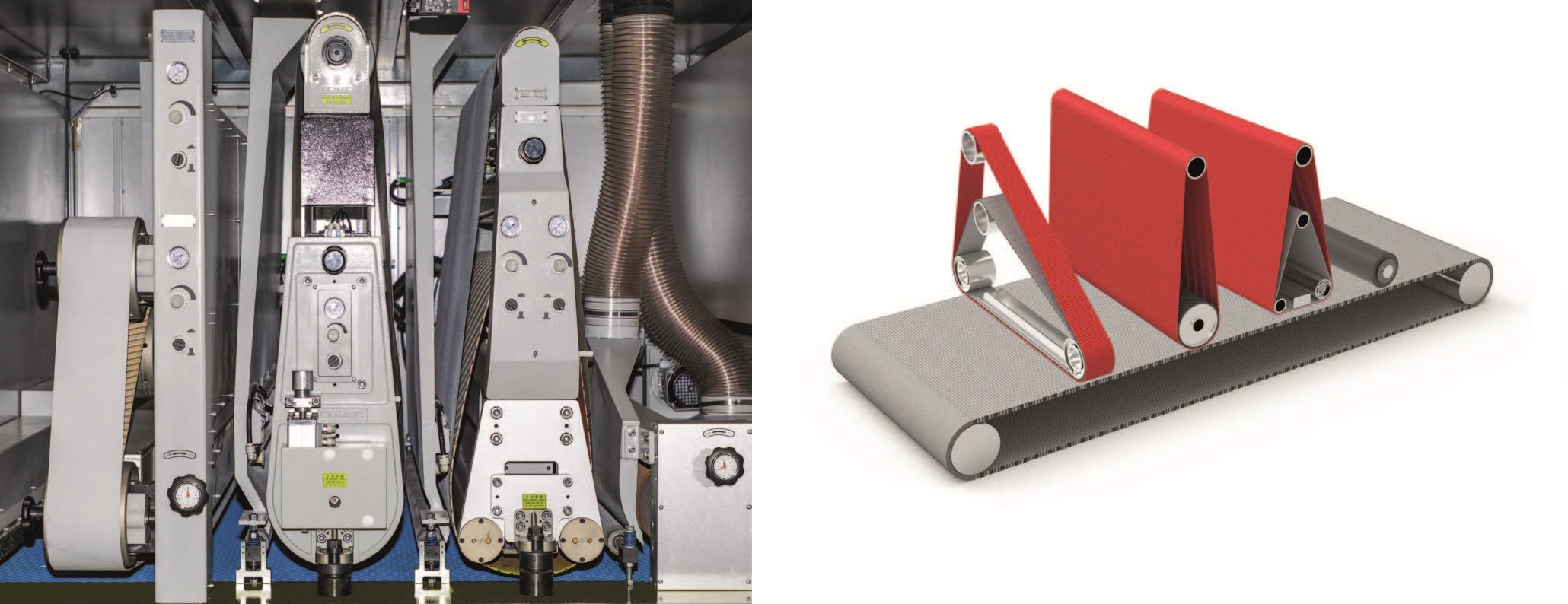

2) SAF1300B-3: Конфигурация с 3 шлифовальными агрегатами
Технические характеристики
Модель SAF1300B-2 | SAF1300B-3

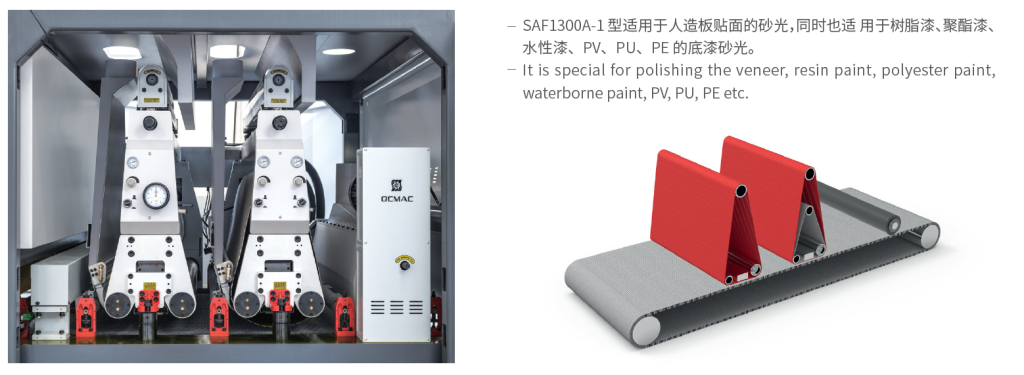

3) SAF1300А-1 Конфигурация

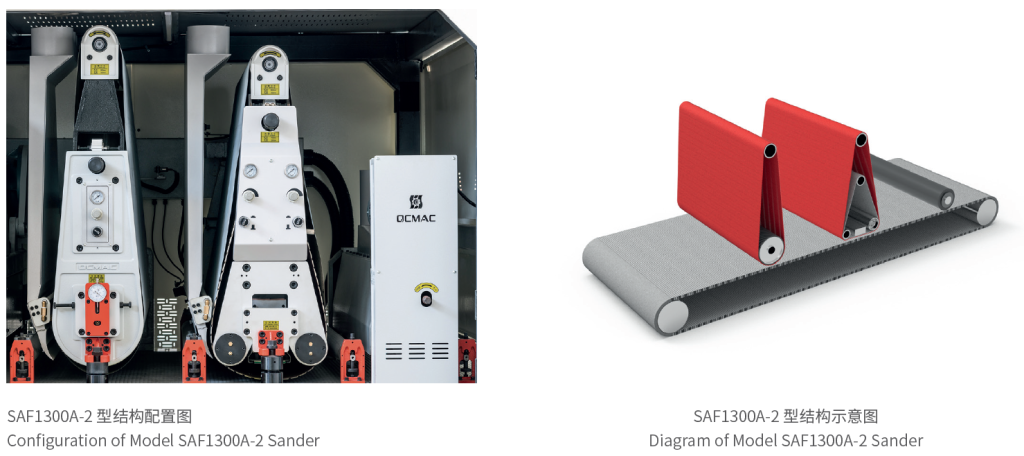

3) SAF1300А-2 Конфигурация
Технические характеристики
Модель SAF1300А-1 | SAF1300А-2
Модель: SAF 1300 Segment-Two Wide Belt Sander
Специальное применение
SAF1300B: Специально предназначен для шлифования шпона, ПВХ, ПУ, ПЭ, меламина, грунтовки и краски, включая шлифование краев с точностью ±0,1мм.
Дополнительные технологии
Сканирование контактного листа - для точного контроля поверхности
Электромагнитный прижим - статус электромагнитного давления прижимных подушек
Основные характеристики
Преимущества конструкции:
Прецизионная конструкция:
Высокотемпературный отжиг, полная разгрузка механических напряжений, долгий срок службы станины станка
Жесткая конструкция:
Соединения «ласточкин хвост», пятигранная обработка, высокая жесткость, защита от деформации (≤0.01мм)
Плавающий прижимной башмак:
Автоматическое выравнивание высоты башмака, адаптация к кривизне заготовки до 0.01 мм
Полная электронная система контроля:
Автоматическая регулировка опорной плиты, система плавающих роликов с инверторным управлением скорости подачи и скорости шлифования для различных требований обработки
Технические особенности:
Сенсорное управление с ПЛК:
Трехсерийный выходной сенсорный дисплей с PLC-управлением обеспечивает универсальность установки параметров
Формульный расчет:
Система может рассчитывать рабочие параметры по заданным параметрам заготовки
HMI интерфейс:
Человеко-машинный интерфейс с анимацией, растровой графикой, текстовой индикацией на 5 языках для разных процессов шлифования
Память настроек:
Функция сохранения одной кнопкой, более 200 наборов стандартизированных протоколов обработки
Автоматическая система связи: Протоколы MES для подключения к производственным линиям
Удаленный контроль:
OEM-мониторинг, отладка, обслуживание через 88 сенсоров сканирования (85мм разрешение)
Отслеживание в реальном времени:
Автоматическая компенсация ошибок и предупреждения
Высокоэффективная бесконтактная очистка:
40:1 высокоэффективный пылесборник, пылевая камера с торнадо-пылесборником 4.0bar давления
Вакуумная адсорбция:
Независимый высокопрессовый вентилятор, сильная адсорбция пластин, предотвращение смещения и подскока
Звукоизоляция:
Независимая звукоизоляция, сильное шумоподавление, снижение интенсивности шума до 0 дБ
Дополнительные инновации:
Контроль края: Автоматическая регулировка подачи, контроль давления клиента, управление шлифованием края плиты
Адаптивная толщина: Автоматическая адаптация к толщине досок, давление равномерно по всей поверхности, равномерное шлифование
Микроуровневая система: Плавающая платформа с инверторным управлением для точной регулировки
Адаптивная скорость: Инвертор контролирует скорость шлифовальной ленты и подачи, адаптация к различным требованиям
1) SAF1300B-2: Конфигурация с 2 шлифовальными агрегатами
2) SAF1300B-3: Конфигурация с 3 шлифовальными агрегатами
Технические характеристики
Модель SAF1300B-2 | SAF1300B-3
| Параметр | SAF1300B-2 | SAF1300B-3 |
|---|---|---|
| Ширина обработки | 60-1300мм | 60-1300мм |
| Толщина обработки | 2-110мм | 2-110мм |
| Длина обработки | ≥ 300мм | ≥ 300мм |
| Скорость подачи | 7-20м/мин | 7-20м/мин |
| Размер шлифовальной ленты (Ш×Д) |
150 x 4500мм 1330 x 2920мм |
150 x 4500мм 1330 x 2920мм |
| Мощность главного двигателя | 11кВт; 15кВт; 15кВт | 11кВт; 15кВт; 15кВт |
| Рабочее давление | 0.55Мпа | 0.55Мпа |
| Расход сжатого воздуха | 1.8м³/мин | 1.8м³/мин |
| Объем отсасываемого воздуха | 13000м³/ч | 13000м³/ч |
| Скорость отсоса воздуха | 25м/с | 25м/с |
| Габаритные размеры (Д×Ш×В) | 3850 x 2250 x 2416мм | 3850 x 2250 x 2416мм |
| Вес нетто | около 7500кг | около 7500кг |
3) SAF1300А-1 Конфигурация
3) SAF1300А-2 Конфигурация
Технические характеристики
Модель SAF1300А-1 | SAF1300А-2
| Параметр | SAF1300A-1 | SAF1300A-2 |
|---|---|---|
| Ширина обработки | 60–1300мм | 60–1300мм |
| Толщина обработки | 3–110мм | 3–110мм |
| Длина обработки | ≥ 300мм | ≥ 300мм |
| Скорость подачи | 7–20м/мин | 7–20м/мин |
| Размер шлифовальной ленты (Ш×Д) | 1330 x 2620мм | 1330 x 2620мм |
| Мощность главного двигателя | 15кВт; 15кВт | 15кВт; 15кВт |
| Рабочее давление | 0.55МПа | 0.55МПа |
| Расход сжатого воздуха | 1.5м³/мин | 1.5м³/мин |
| Объем отсасываемого воздуха | 12000м³/ч | 12000м³/ч |
| Скорость отсоса | 25м/с | 25м/с |
| Габариты (Д×Ш×В) | 2750 x 2250 x 2270мм | 2750 x 2250 x 2270мм |
| Вес нетто | ≈ 5800кг | ≈ 5800кг |
