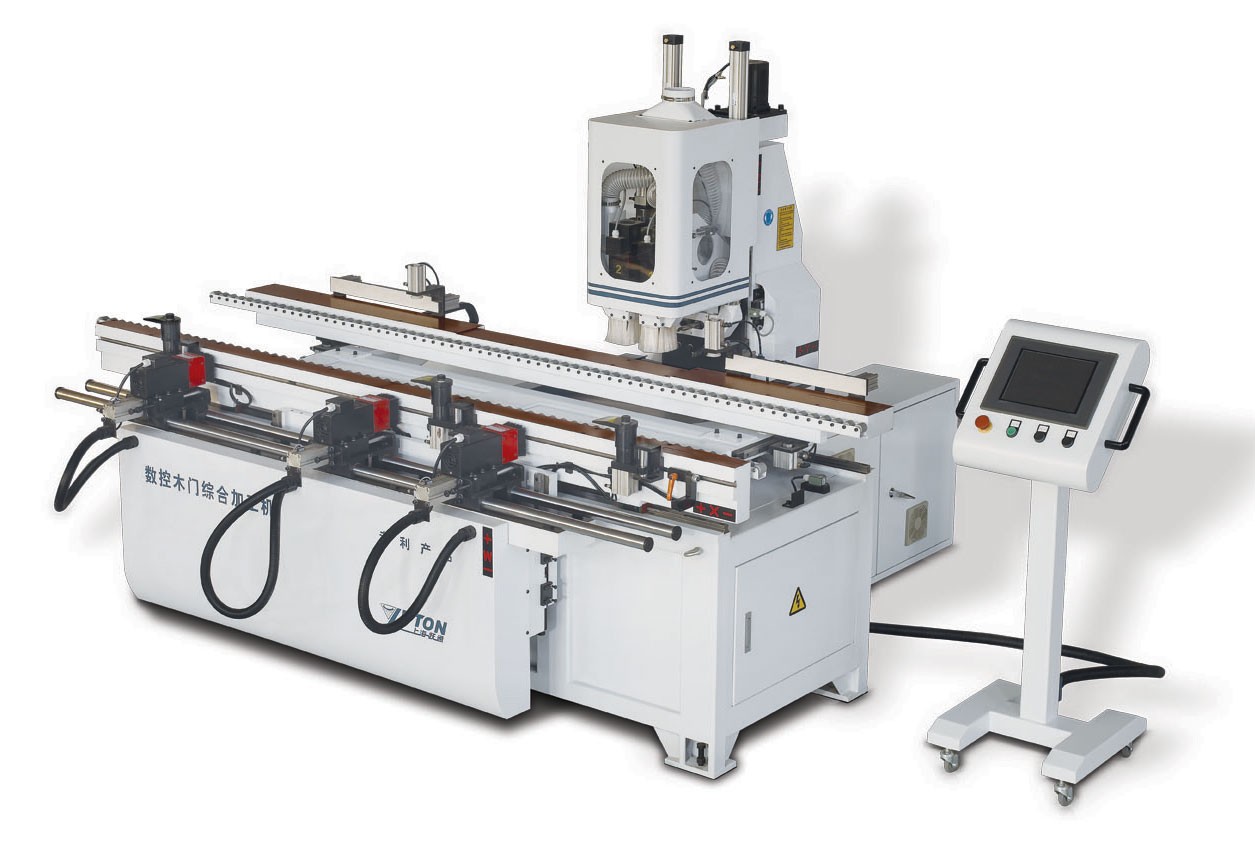

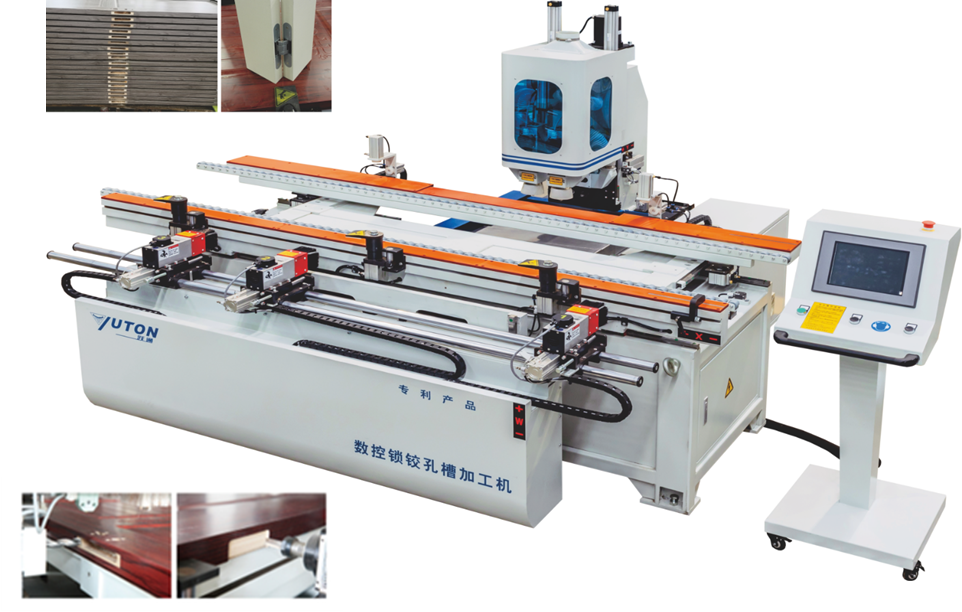

Модель: MDK4120D (Yuton, Китай)
Назначение
- Сверлильно-пазовальный центр с ЧПУ предназначен для сверления глухих и сквозных отверстий, а также фрезерования пазов в дверных полотнах для последующей установки фурнитуры. Двери могут быть изготовлены как из массива древесины, так и из плитных материалов МДФ, ДСП и др.

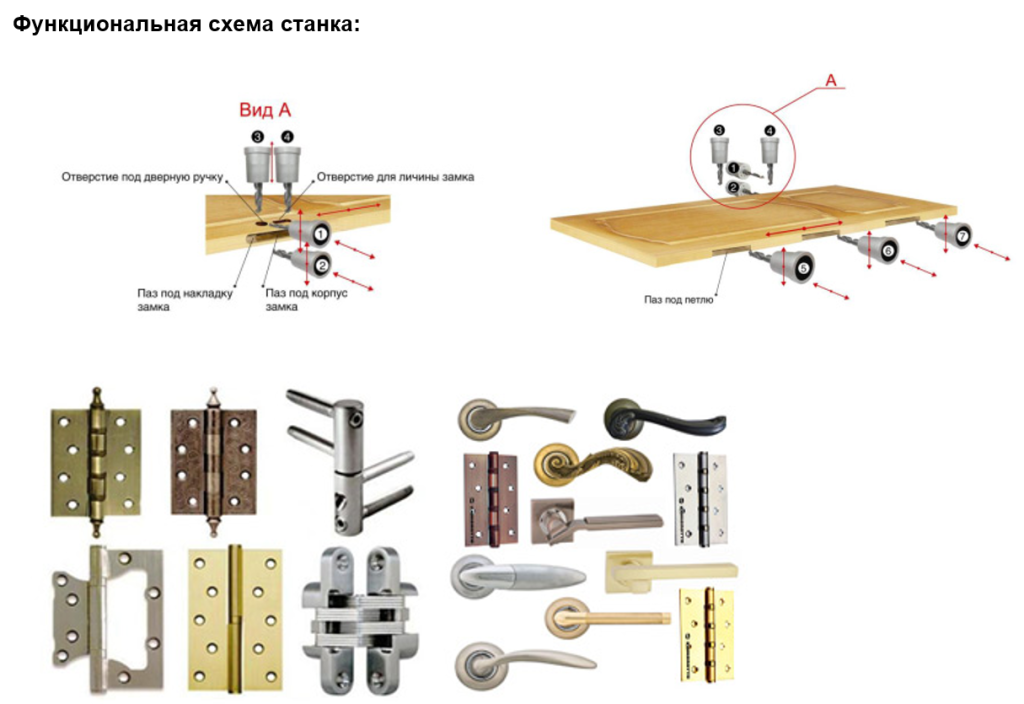

- Независимые друг от друга шпиндели и система ЧПУ позволяют с высокой точностью фрезеровать пазы под замок (личинка, ручка замка, внутренний механизм замка и его накладку) и петли одновременно. Положение шпинделей корректируется в соответствии с автоматически считываемой толщиной двери. Механизм калибровки фрез позволяет выбирать пазы и сверлить отверстия с высокой точностью относительно друг друга.
- Данные преимущества дверного центра с ЧПУ позволяют быстро и точно сверлить отверстия последовательно во всех плоскостях обрабатываемой детали, в соответствии с заданной программой в полностью автоматическом режиме.
1. Упрощение сложных операций
Станок оснащен системой числового программного управления (ЧПУ), что делает работу максимально простой и удобной:
• Оператор устанавливает дверное полотно на рабочий стол
• Нажимает кнопки зажима и запуска
• Станок автоматически выполняет весь цикл обработки
• Уникальная система настройки инструмента: компьютер автоматически рассчитывает относительное положение всех фрез, что делает смену и настройку инструмента быстрой, простой и точной
• Автоматическая система смазки устраняет необходимость ручного обслуживания
2. Значительное повышение производительности
Станок объединяет в себе функции обработки установочных мест для замков и петель:
• За один установ обрабатываются все необходимые элементы: замковые отверстия, замковые пазы, замковые уступы и пазы под петли
• Существенное сокращение времени обработки одного изделия
• Увеличение выпуска готовой продукции
Технические характеристики станка MDK4120D
| Параметр | Значение |
| Длина заготовки | 1800–2400 мм |
| Ширина заготовки | 600–1100 мм |
| Толщина заготовки | 30–80 мм |
| Электродвигатель для замкового паза | 3,7 кВт, 200 Гц, 12000 об/мин |
| Электродвигатель для замкового уступа | 0,4 кВт, 200 Гц, 12000 об/мин |
| Электродвигатели для замковых отверстий | 2 × 1,5 кВт, 200 Гц, 12000 об/мин |
| Электродвигатели для петельных пазов | 3 × 0,4 кВт, 200 Гц, 12000 об/мин |
| Максимальная скорость перемещения инструмента | 8 м/мин |
| Габаритные размеры станка | 2750 × 2270 × 1620 мм |
| Масса станка | 1900 кг |
Область применения
Станок MDK4120D идеально подходит для предприятий, специализирующихся на производстве:
• Межкомнатных дверей
• Входных дверей
• Мебельных фасадов с замковой фурнитурой
• Дверей специального назначения
Внедрение станка MDK4120D обеспечивает:
• Снижение трудозатрат за счет автоматизации процесса
• Повышение точности и качества обработки
• Сокращение процента брака
• Увеличение производительности участка обработки дверных полотен
• Возможность работы с минимальной квалификацией оператора
