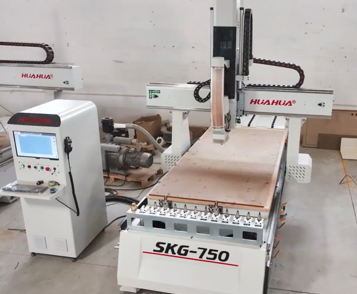

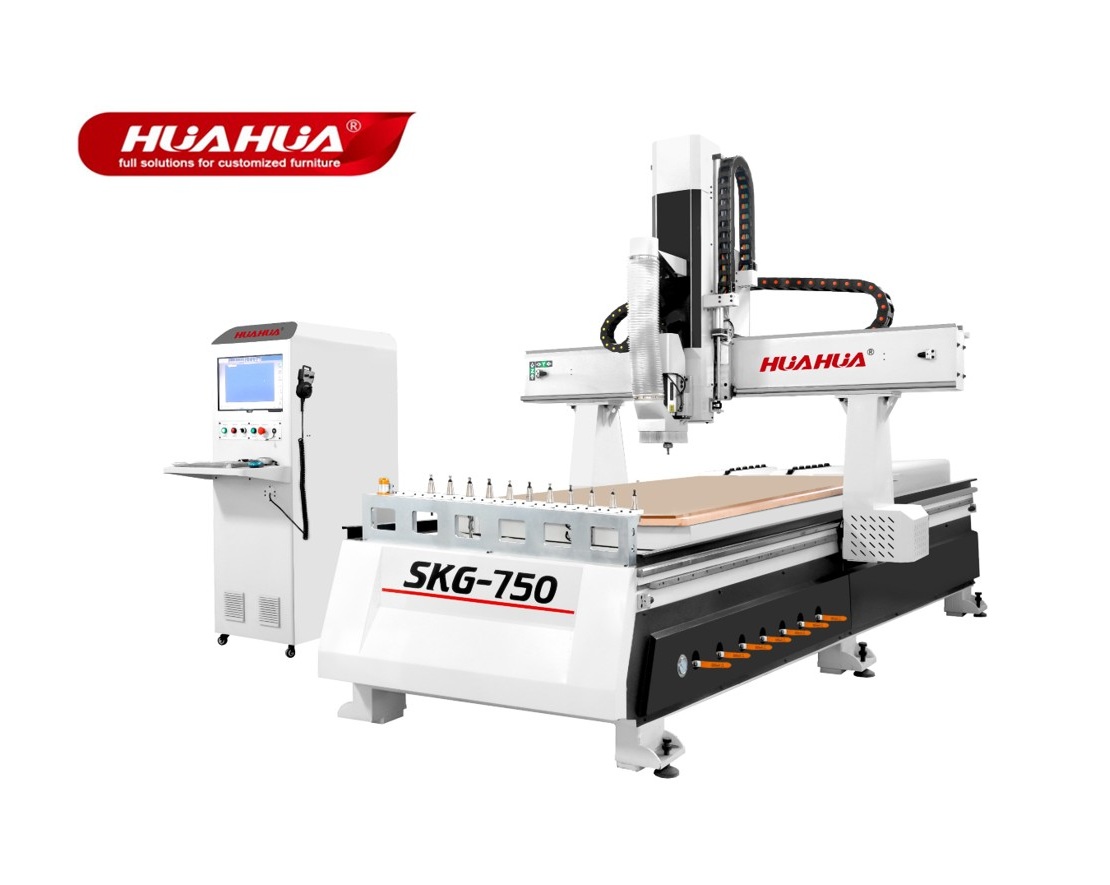

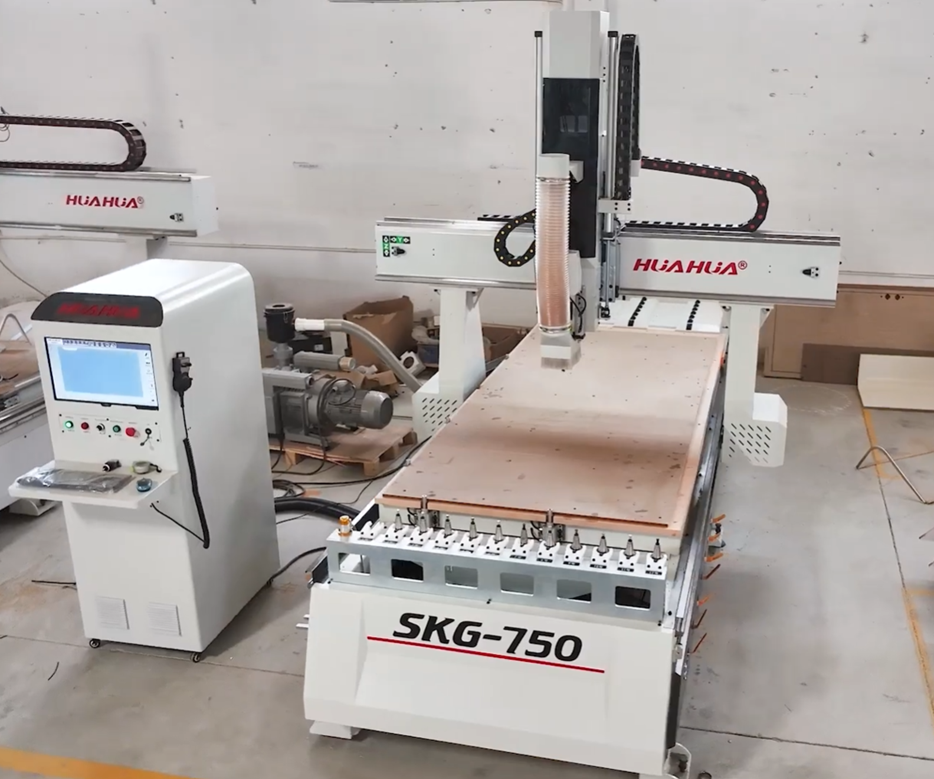

Четырехосевой обрабатывающий центр SKG 750
HUAHUA (Китай)
Конструктивные особенности станка

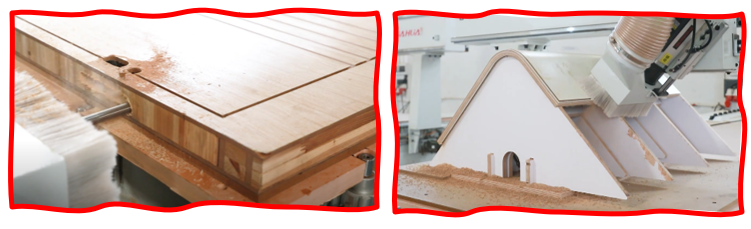

Многофункциональность

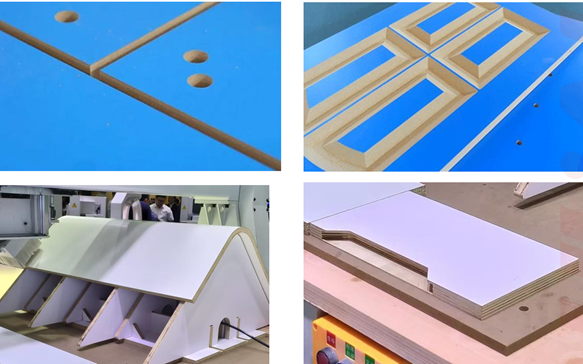

Фрезеровка арочных дверных панелей, резка под 45°, сверление, выравнивание деревянных дверей, обработка дверных замков, горизонтальное фрезерование кромок и другие операции. Широкий спектр возможностей — один станок заменяет несколько
Панель для обработки можно вручную позиционировать путем сканирования кода или ввода программы, затем нажать кнопку старта

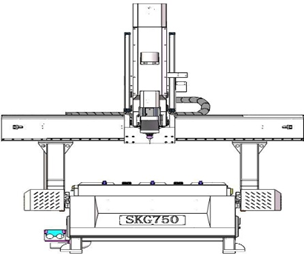

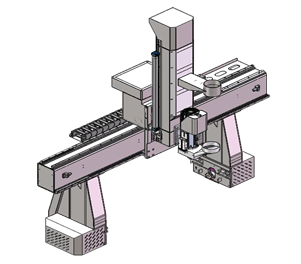

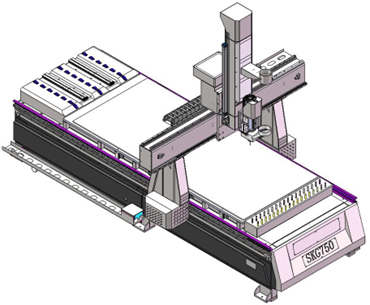

Двойная портальная конструкция
Поперечная балка и стойка выполнены по схеме двойного портала. Подвижная платформа Z-оси сварена из высокопрочной стали, что гарантирует точность обработки по Z-оси

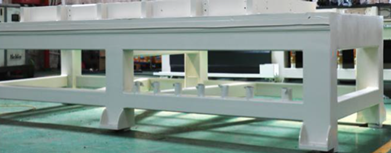

Станина
Сварная стальная конструкция с низким уровнем напряжений обеспечивает устойчивость станка во время работы

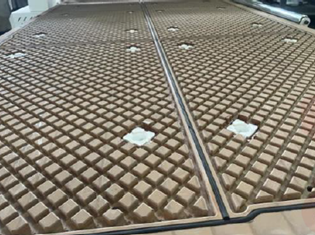

Вакуумное прижимное поле
Стол оснащен 7 крупными зонами вакуумного прижима с равномерным распределением. Прижимная поверхность утолщена, а воздуховоды комбинированные (гибкие + жесткие) для предотвращения утечек

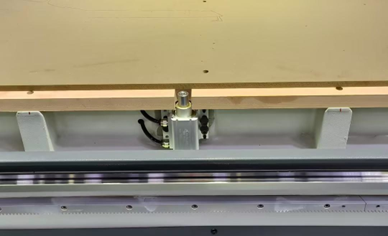

Боковые позиционирующие цилиндры
Стандартные цилиндры: 2 группы на передней стороне и 3 группы на левой, формирующие эталон прямого угла. Вертикальность позиционирующих стоек проверяется индикатором для точности обработки

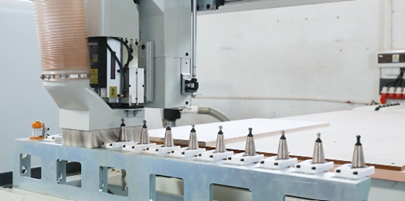

Смена инструмента
Магазин инструмента на 12 позиций

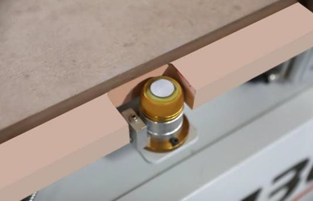

Автоматическая настройка инструмента
Упрощает эксплуатацию и повышает точность станка
Вертикальная конструкция
Ход Z-оси — 500 мм, что позволяет выполнять горизонтальное сверление и сверление под 45°.;
Z-ось оснащена высокоточными шариковыми винтами и 30 направляющими для гарантии точности

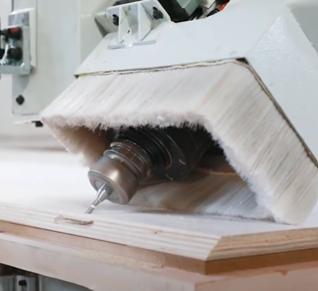

Фрезерный шпиндель
² Фрезерный шпиндель с поворотом на 180° и пылеулавливающим кожухом
² 9KW высокоскоростной шпиндель с автоматической сменой инструмента;
Поворотный шпиндель имеет систему пылеудаления с мощным всасыванием для «чистой» обработки;
Технические характеристики станка
Оси обработки и рабочие ходы:
- Ось Y (продольное перемещение): 2800 мм
- Ось X (поперечное перемещение): 1280 мм
- Ось Z (вертикальное перемещение): 500 мм
- Рабочая зона: 2800 × 1280 мм
(ОПЦИЯ 3000 × 2100 мм)
Габариты станка:
- Общий размер (Д×Ш×В): 4360 × 2510 × 3270 мм
Шпиндель и инструмент:
- Количество шпинделей: 1 (автоматическая смена инструмента, ATC)
- Поворотная ось A (наклон): ±90 градусов
- Магазин инструментов: 12 позиций
УПРАВЛЕНИЕ СТАНКОМ
Процесс работы
Импорт файлов: Возможность одновременной загрузки и обработки нескольких файлов путем сканирования.
Запуск обработки:
Сканирование штрих-кода или ввод программы.
Позиционирование панели для обработки → нажатие кнопки «Старт».
Редактирование графики
Быстрое редактирование: Удобное управление графическими элементами через функциональные кнопки.
Многофункциональная обработка
Комплексная обработка за один проход: Выполнение нескольких операций на одном станке (универсальность).
Сохранение параметров
Гибкая настройка:
Изменение параметров под разное оборудование.
Возможность сохранения нескольких типов настроек.
Ключевые преимущества:
✔ Одновременная обработка нескольких деталей
✔ Интуитивное управление (сканирование/ручной ввод)
✔ Многооперационность без переналадки
✔ Адаптация под разные задачи через сохраненные параметры
Идеально для мебельного производства, дверей и сложных деревянных конструкций.
Настройка и управление
Название инструмента
Возможность присвоить имя формату рукоятки по вашему предпочтению.
Гибкий вызов сохранённых настроек в любое время.
Управление магазином инструментов
Регулировка и настройка магазина инструментов под конкретные задачи.
Редактирование кода
Программный код начала и окончания обработки можно редактировать и модифицировать.
Преимущества:
Персонализация – присваивайте удобные имена для быстрого доступа.
Гибкость – настраивайте инструмент и код под свои нужды.
Контроль – точная регулировка параметров обработки.
Оптимизировано для удобства оператора и повышения эффективности производства.
