Идеально подходит для дверного производства.

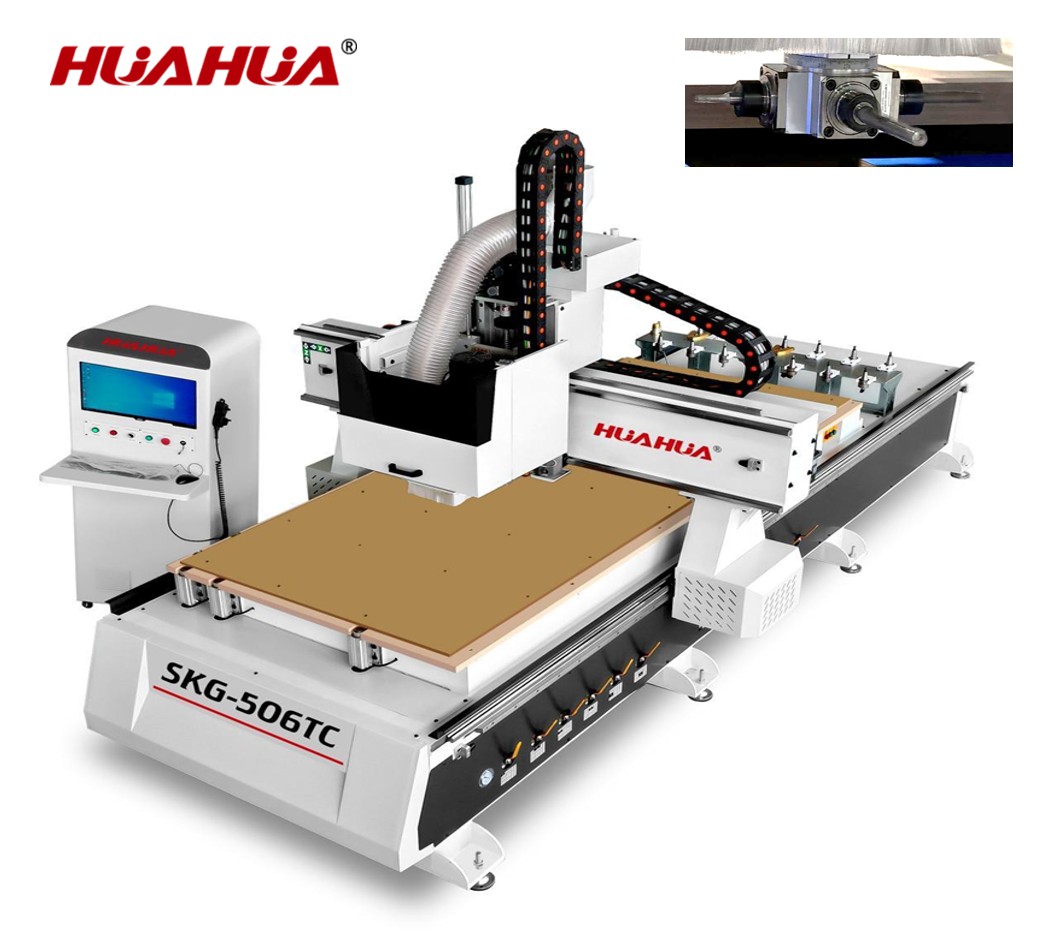

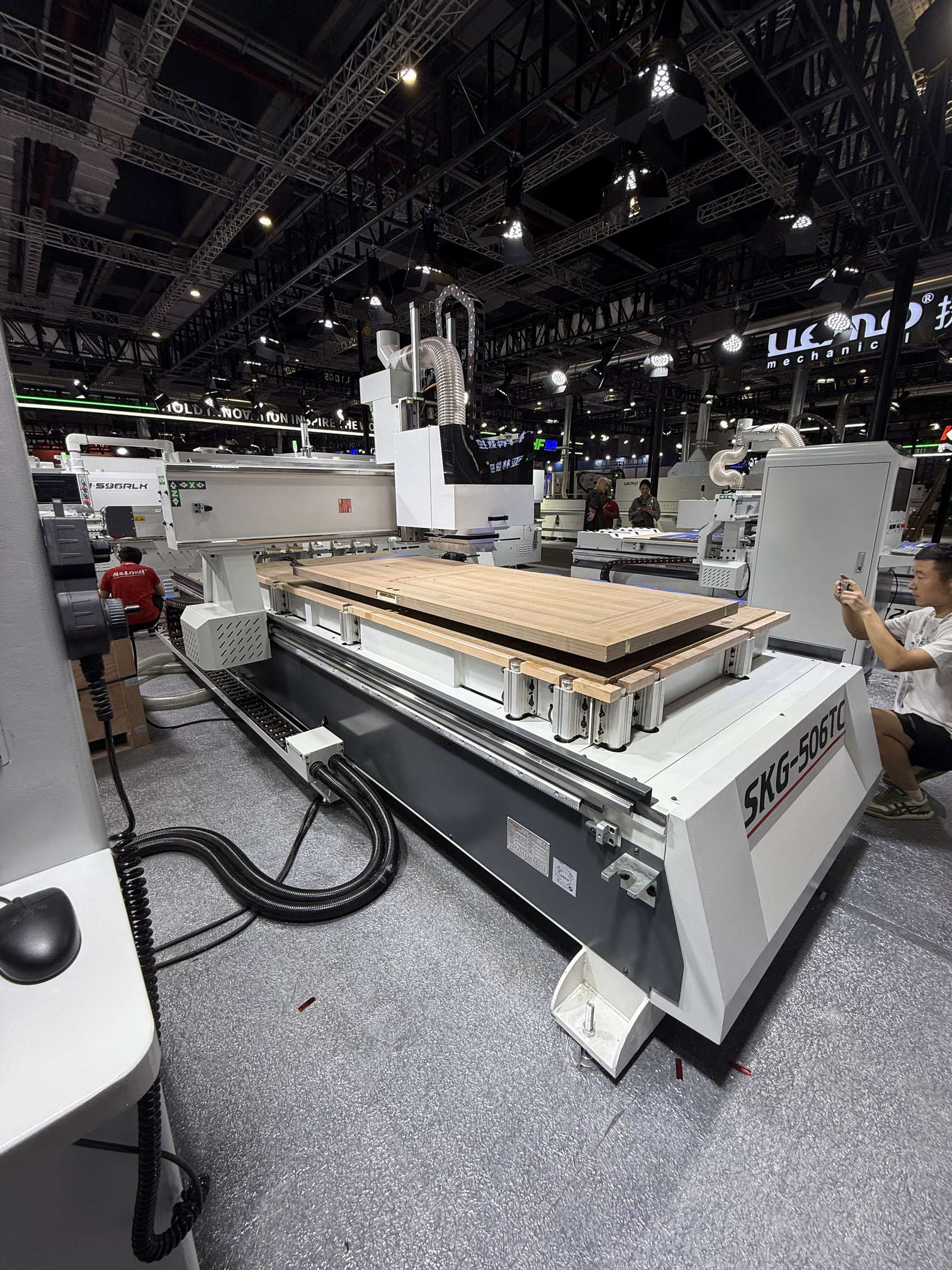

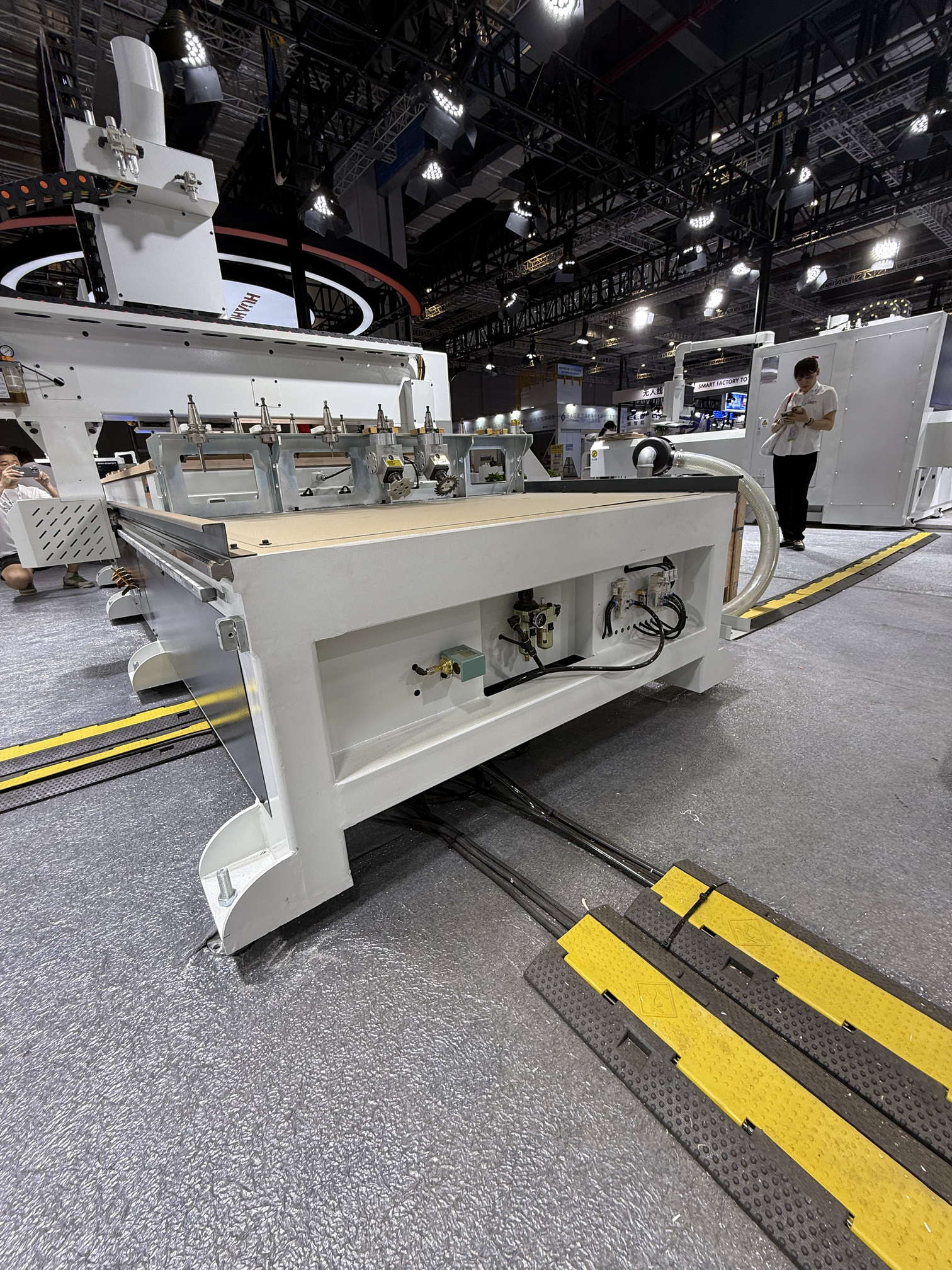

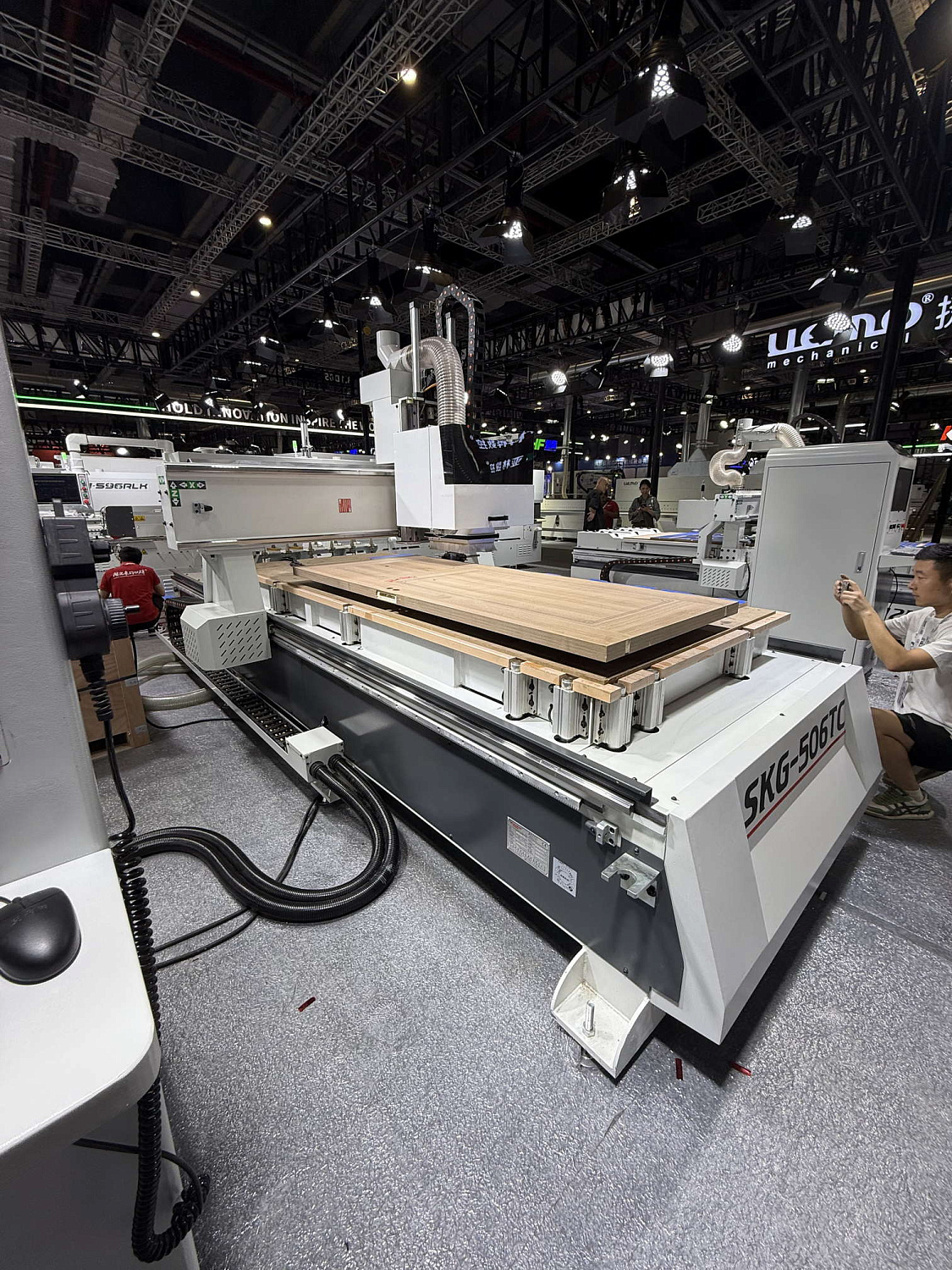

Модель SKG-506TC
Видео работы https://goo.su/dveri506
1 | Многооперационная обработка — Выполнение нескольких технологических операций на одной машине.
2 | Вертикальная конструкция — Классическая и надежная компоновка станка.
3 | Поворотная ось C с вращением на 360° — Обеспечивает обработку заготовки со всех сторон без переустановки.
4 | Автоматическая смена инструмента из магазина на 13 инструментов — Повышение производительности при сложной обработке.
5 | Обработка кромки листовых материалов под углом 45° — Идеально для бесшовного соединения деталей (например, для филенок или коробок).
6 | Вакуумный прижим (вакуумный стол) — Надежная фиксация листовых материалов без механических препятствий для инструмента.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
| Модель | SKG-506TC |
| Рабочая зона | 3000 x 1220 мм |
| Высота рабочего стола | 887 мм |
| Рабочий ход по оси Z | 130 мм |
| Угол поворота по оси A | 360° |
| Магазин инструментов (13 позиций) | 10 стандартных инструментов + 2 угловых головки 45° + 1 универсальная угловая головка |
| Шпиндель | 9 кВт |

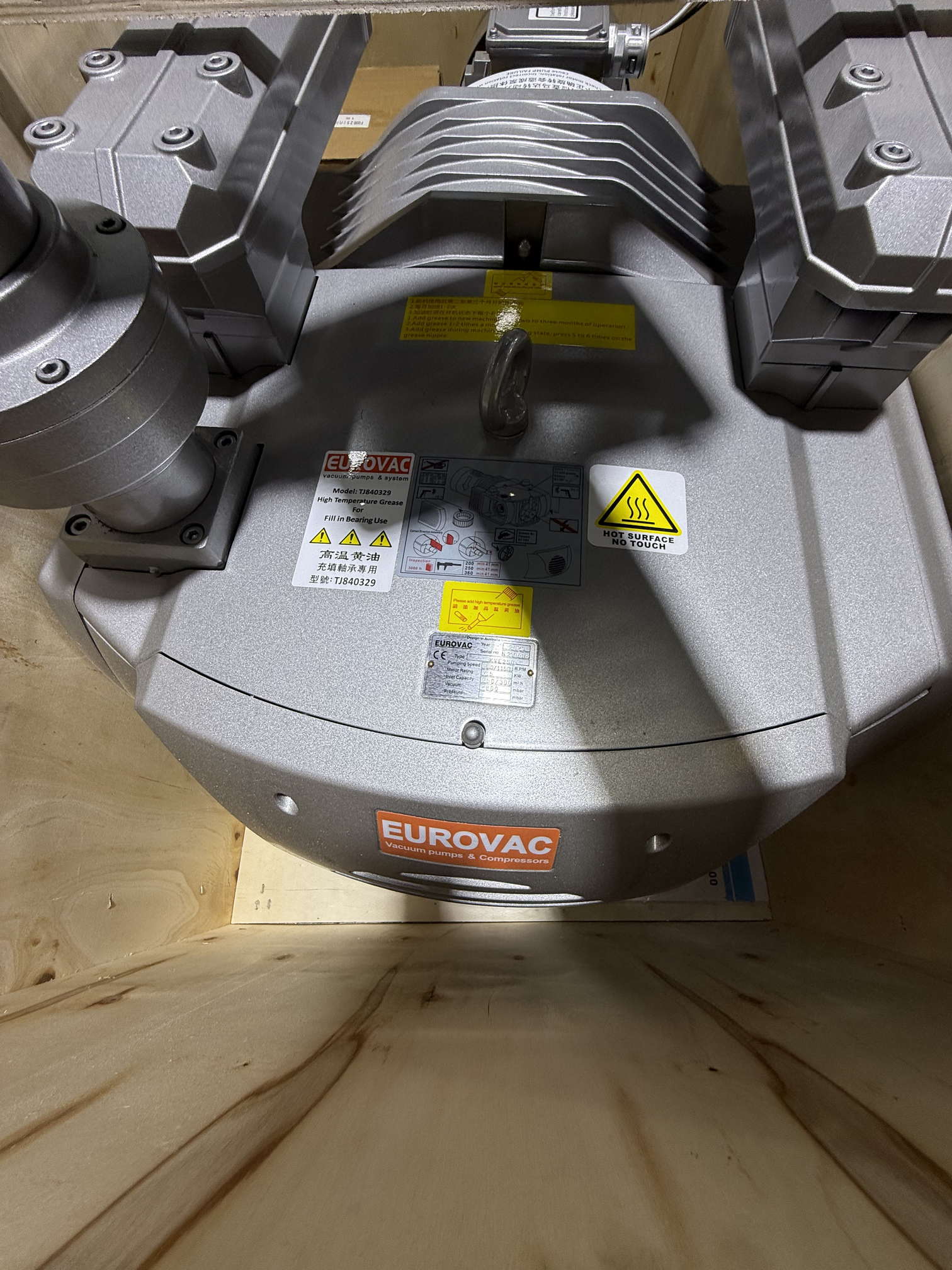

| Мощность вакуумного насоса | 7.5 кВт |
| Производительность вакуумной системы | 250 м³/ч |
| Суммарная мощность | 22.9 кВт |
| Габаритные размеры (Д x Ш x В) | 4790 x 2510 x 2940 мм |
Многооперационная обработка

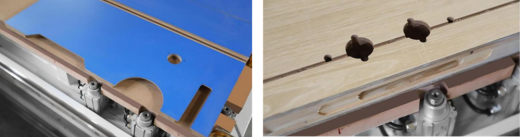

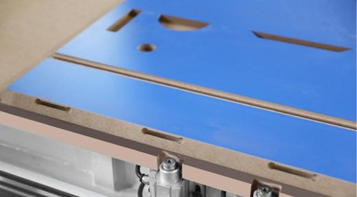

Осуществляет резку под 45°, сверление, обрезку дверного полотна в размер, обработку замкового паза и фрезерование профиля в горизонтальной плоскости. Широкий охват технологических операций позволяет выполнять множество задач на одной машине.
Для начала работы достаточно отсканировать штрих-код или ввести программу, вручную установить заготовку и нажать кнопку «Пуск».

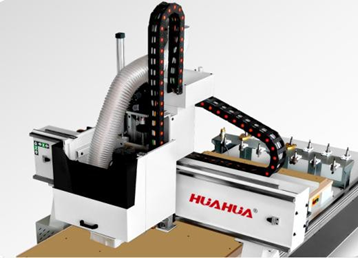

Вертикальная конструкция

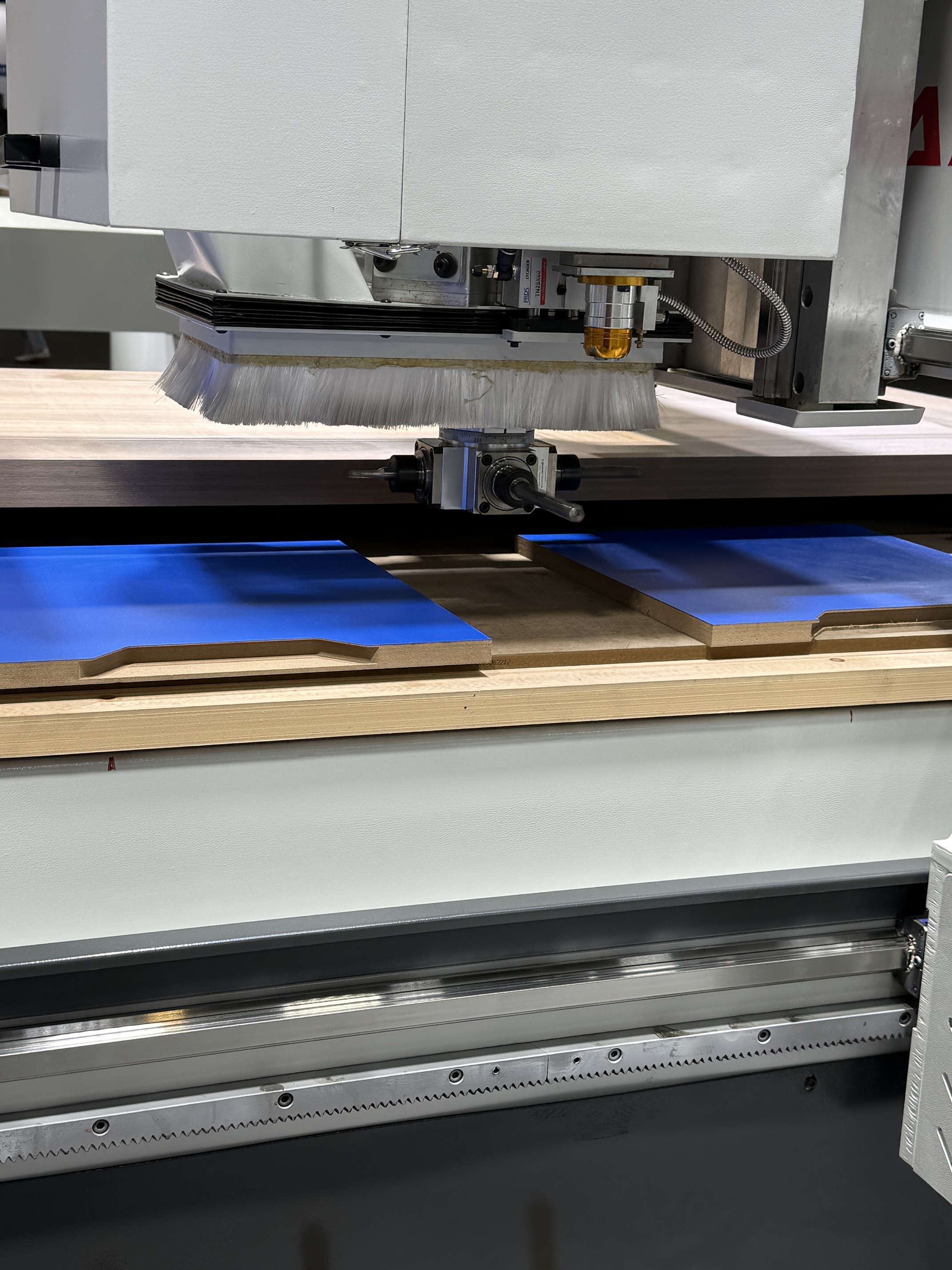

Оснащена поворотной осью A на 360° и высокоскоростным шпинделем мощностью 9 кВт. Эффективный ход по оси Z составляет 130 мм, что позволяет выполнять пятистороннюю обработку, включая фрезерование торцов, выборку пазов, сверление, резку под углом 45° и формирование соединений «ласточкин хвост» (Lamino).
Многосторонняя обработка обеспечивает легкое и эффективное выполнение сложных технологических операций.
Точное позиционирование
Обеспечивается пневмоцилиндрами большого диаметра с длинным ходом. Для дополнительного повышения точности система позволяет использовать установочные прокладки.
Автоматическая смена инструмента из 13-позиционного магазина

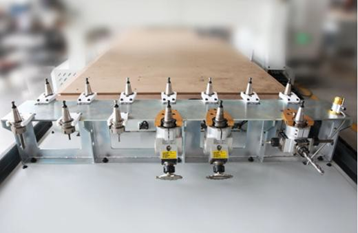

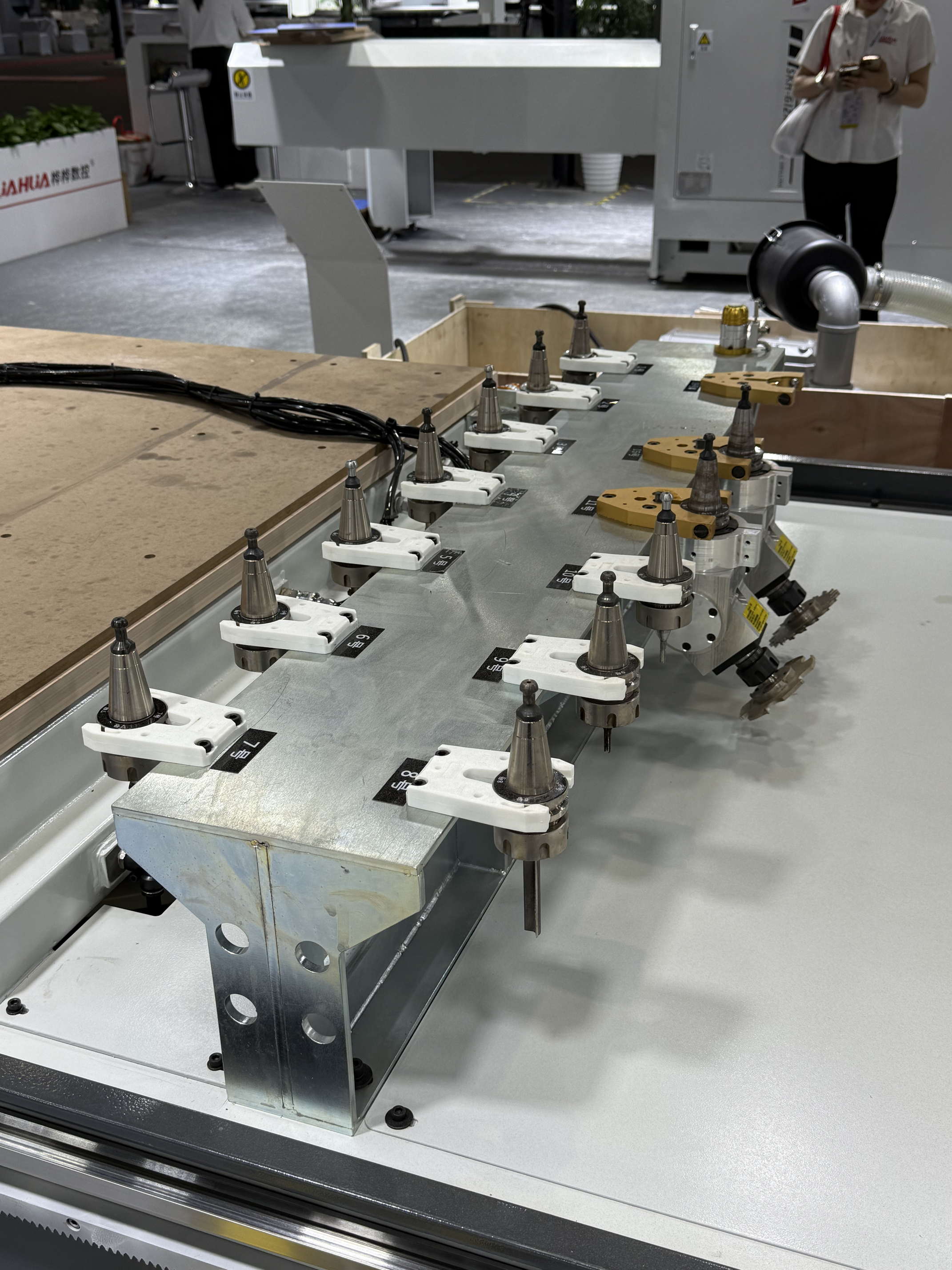

Магазин одновременно вмещает 13 инструментов, включая 10 стандартных фрез, 2 угловых головки для резки под 45° и 1 универсальную (крестовую) угловую головку. Система автоматической смены инструмента и большое количество позиций позволяют выполнять самые разнообразные операции без ручного вмешательства.
Система автоматической калибровки инструмента
Осуществляет автоматическое определение положения инструмента как в вертикальной, так и в горизонтальной плоскости, что не только значительно упрощает эксплуатацию станка, но и гарантирует высокую точность обработки.
Вакуумный прижим

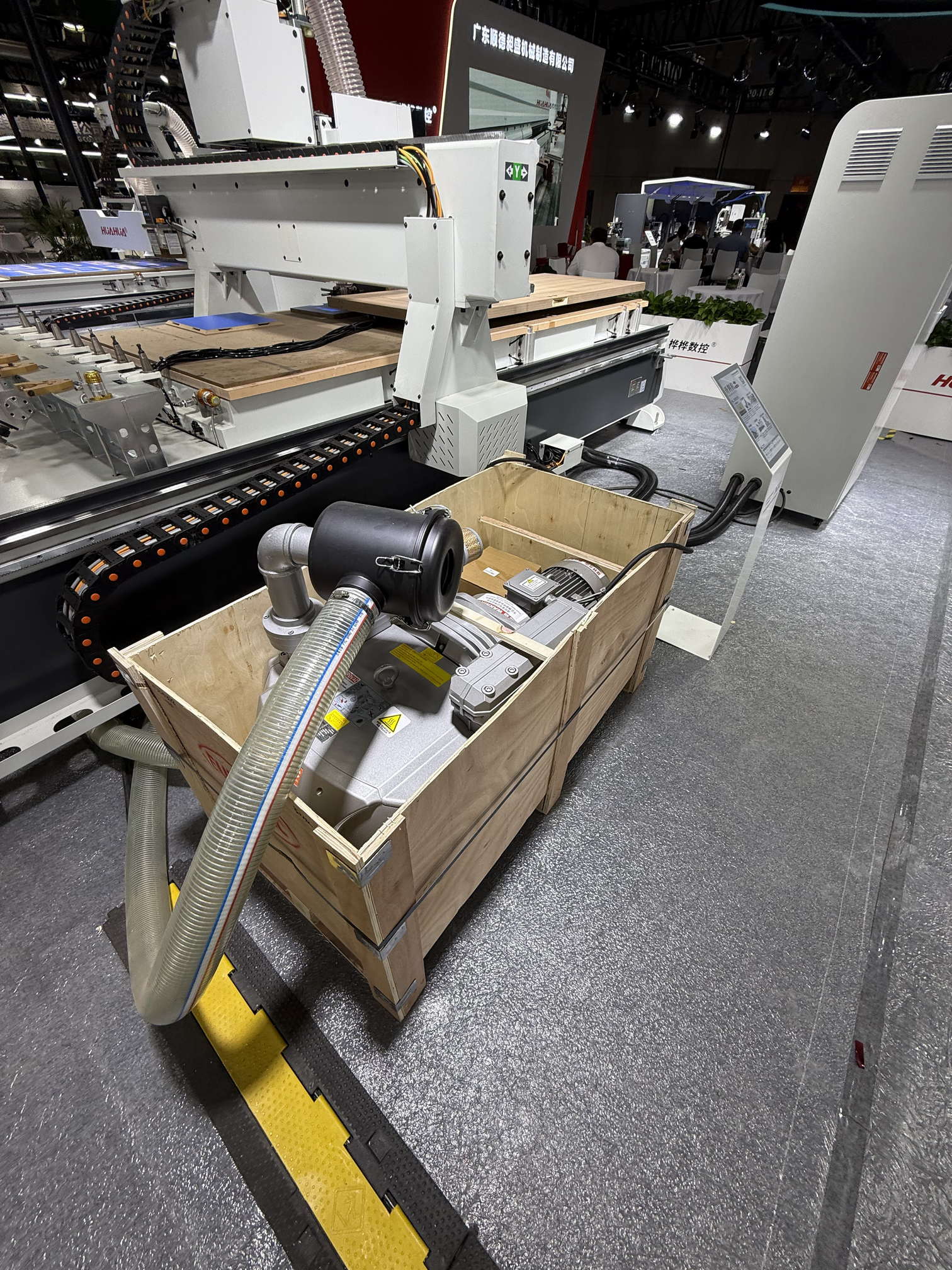

Система включает 11 зон вакуумного прижима и одну дополнительную запорную арматуру для подключения отдельного присоса. Это обеспечивает надежную фиксацию даже узких заготовок, предотвращая их смещение во время обработки.
Для максимальной герметичности система подачи вакуума использует комбинированную схему: гибкие шланги и жесткие трубопроводы.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
1) Блок управления
|
Характеристика |
Описание |
Фото |
|

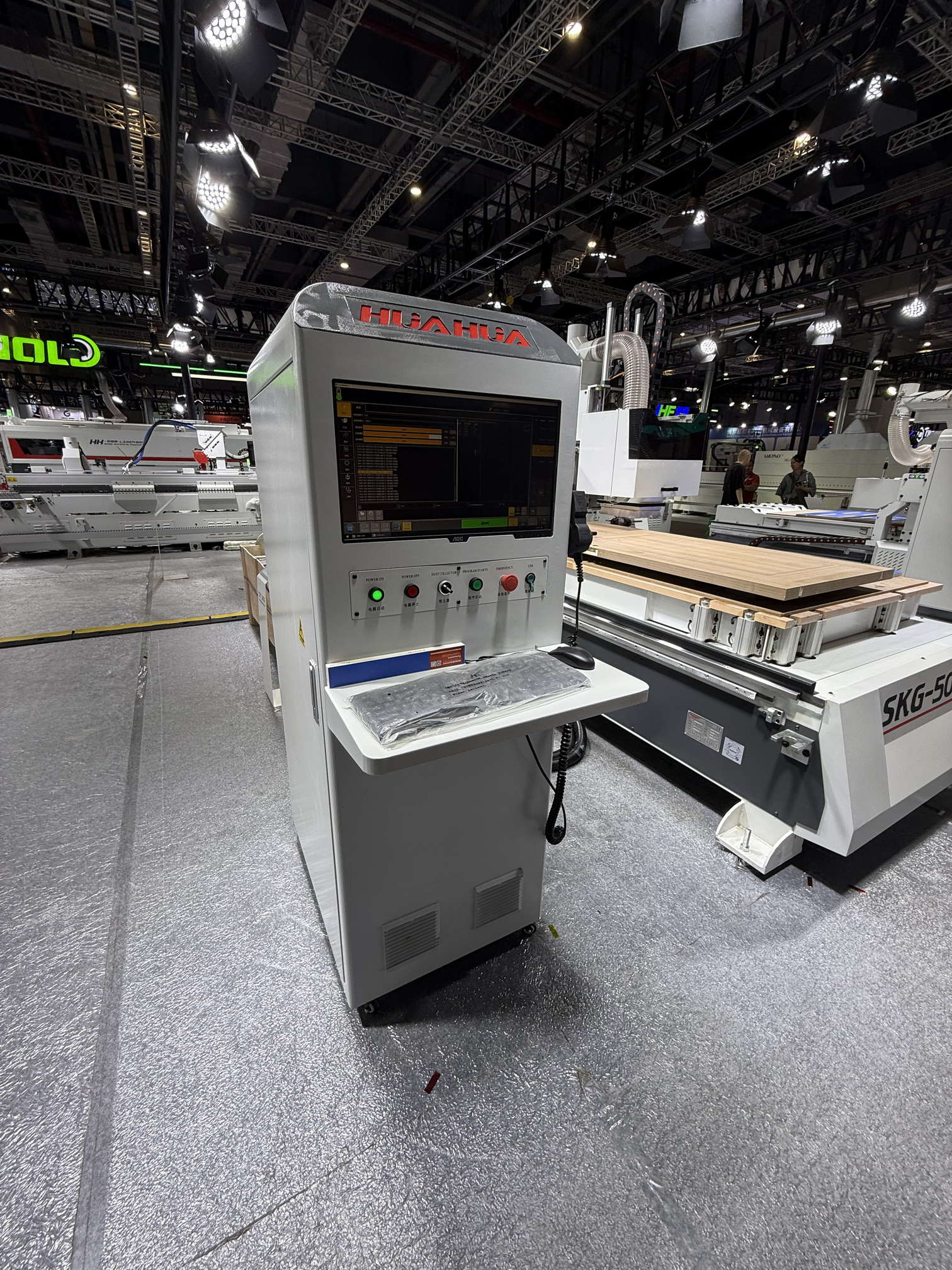

Цветной дисплей |
• Оснащен цветным дисплеем с клавиатурой |
|
|

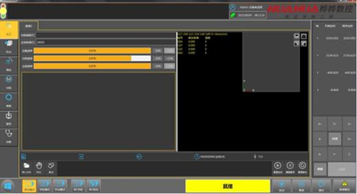

Система управления Sunvega |
• Возможность импорта данных CAD, что обеспечивает быструю и простую работу. Может интегрироваться с программным обеспечением пользователя для управления проектированием, не требуя независимого ввода данных. |
|
2) Обрабатывающий модуль
|
Компонент |
Описание и функциональные возможности |
Фото |
|
Широкий спектр методов обработки |
• Станок выполняет разнообразные операции для производства дверей, стеновых панелей и мебельных фасадов, включая резку под 45°, сверление, обрезку кромок, фрезеровку петель и замков, а также профильное фрезерование. |
|
|
Вертикальная конструкция |
• Фрезерная шпиндельная группа с осью С, вращающейся на 360°. |
|
|
13-ти позиционный магазин с АСИ |
• Одновременное хранение 13 инструментов: 10 стандартных фрез, 2 угловых головки для резки под 45° и 1 универсальная угловая головка. |
|
|
Вакуумный прижим |
• Гарантирует точность позиционирования заготовки. |
|
3) Система позиционирования
|
Компонент |
Описание и функциональные возможности |
Фото |
|
Прецизионное позиционирование |

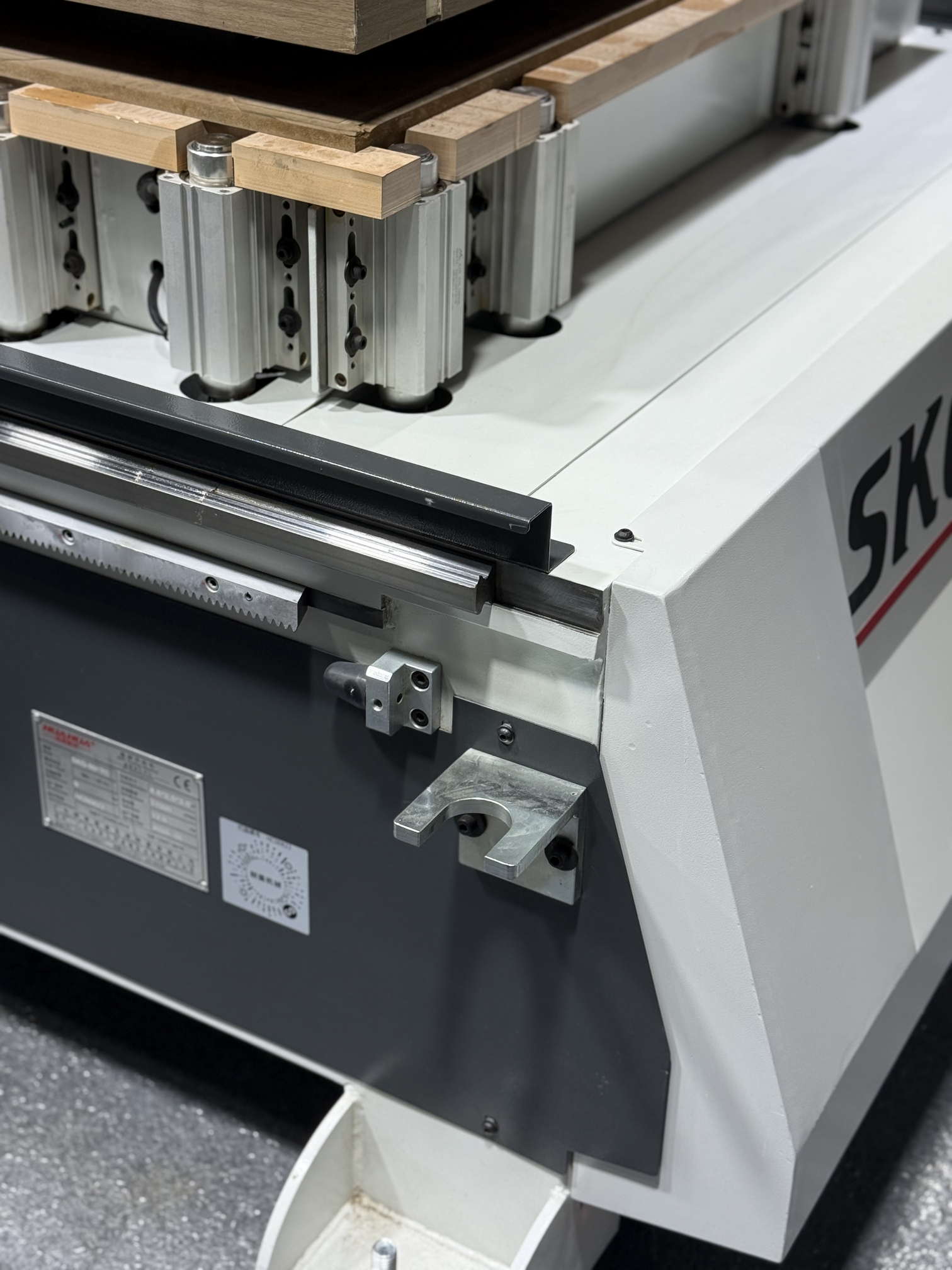

• Применены пневмоцилиндры большого диаметра с длинным ходом. Возможность использования установочных прокладок гарантирует высокую точность позиционирования заготовки. |
|
|
Система автоматической калибровки инструмента |
• Автоматическое определение положения инструмента в вертикальной и горизонтальной плоскостях не только упрощает эксплуатацию, но и гарантирует высочайшую точность обработки. |
|
4) Система привода и перемещений
|
Компонент |
Описание и функциональные возможности |
Фото |
|
Двойные стойки портала |

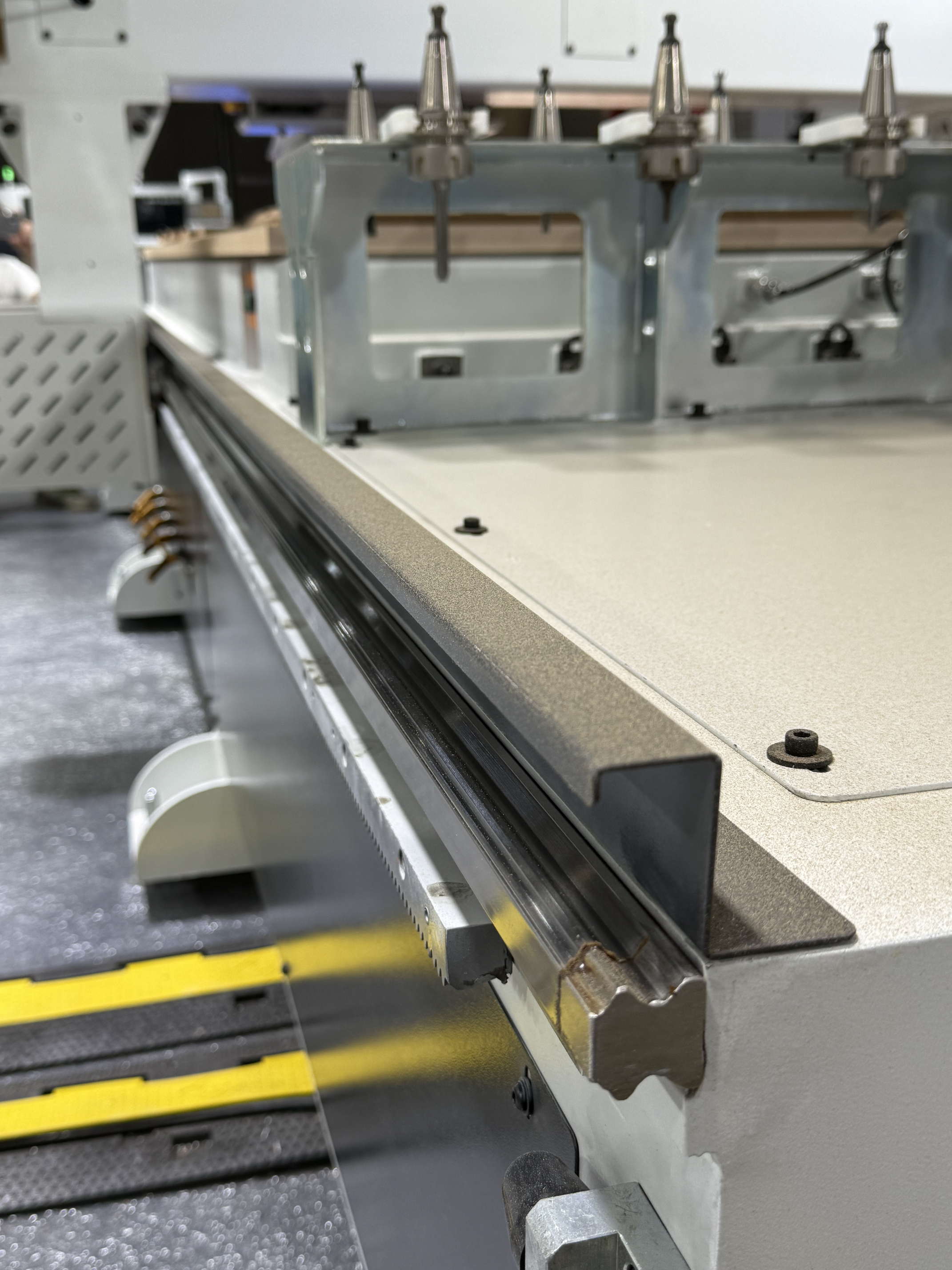

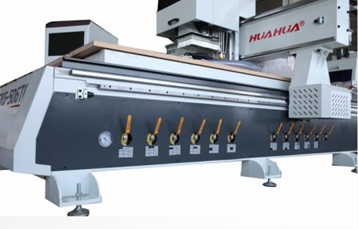

• По обеим сторонам балки установлены направляющие качения №30. Они имеют большое сечение и площадь контакта, что обеспечивает высокую грузоподъемность и устойчивость при высокоскоростной обработке. |
|
|
Перемещение по осям X/Y |
• Точная косозубая рейка |
|
|
Перемещение по оси Z |
• Высокоточный шарико-винтовой привод (ШВП) |
|
