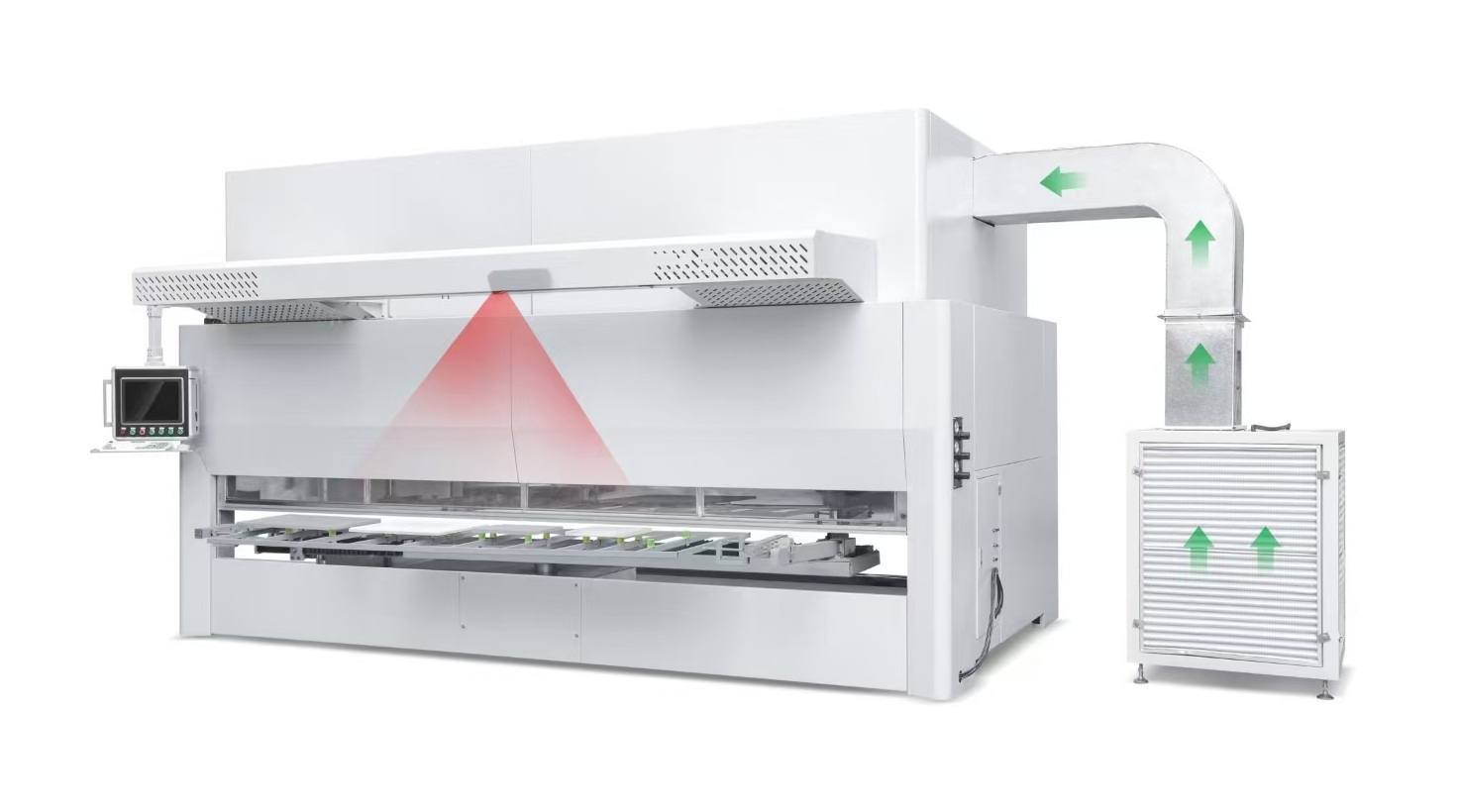

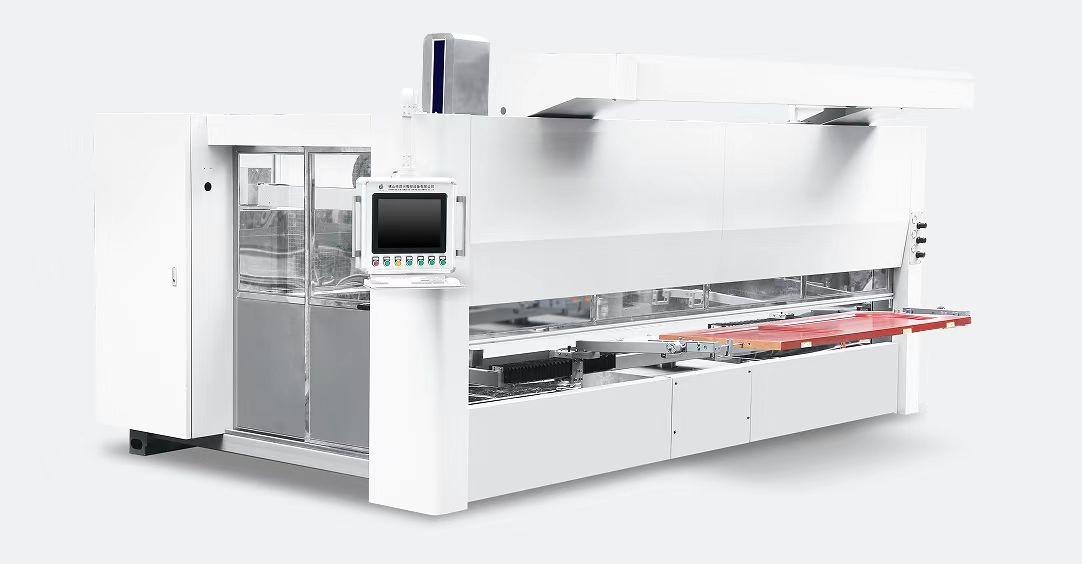

Автоматическая покрасочная камера для покраски дверей и фасадов

Возможны дополнительные опции

Характеристики

НАЗНАЧЕНИЕ:
Линия предназначена для автоматического нанесения методом распыления различных лакокрасочных материалов (систем отделки) на мебельные детали по пласти и торцам, в том числе и на 3D-объекты.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется на средних и крупных мебельных и столярных производствах, занятых серийным выпуском кухонь, мебельных фасадов, окон, дверей и других мебельных изделий. Может работать с красками на водной основе, ПУР, Акрила, Нитро и Поли-эфирных ЛКМ.

Принцип работы оборудования и основной процесс распыления
Это оборудование работает по принципу ручного распыления, что позволяет выполнить обработку каждой поверхности панельной мебели за один раз. В нем используется портативный промышленный компьютер и цветной ЖК-дисплей, которые можно использовать для грунтовки, нанесения верхнего слоя краски и других процессов.

Применяется четырехпроводной резистивный сенсорный экран — простота и удобство управления. Достаточно ввести длину и ширину обрабатываемого изделия, и программа автоматически переключится для завершения редактирования. От оператора не требуется специальных навыков (в случае нестандартного изделия необходимо заранее запрограммировать и сохранить в компьютере параметры его размеров для производства).

Оборудование использует вращательный режим автоматической подачи для обработки, может работать с полной загрузкой 24 часа в сутки. Высокая скорость производства — производительность достигает 160–240 дверей за 8 часов.

Привод на основе двигателей и направляющих обеспечивает высокую точность работы, равномерную скорость движения краскопульта и равномерное распыление, а также снижает вероятность механических поломок.

Исключает чрезмерное распыление или пропуски при окраске, экономит краску и предотвращает такие дефекты, как подтеки, недостаточное покрытие, эффект апельсиновой корки и т. д.

Оснащено двумя контурами окрасочных магистралей, что позволяет выполнять нанесение покрытия за один проход.

Для панелей сложной формы также возможно нанесение краски в соответствии с требованиями: угол наклона краскопульта гибко регулируется под конкретные задачи распыления.

Данное оборудование включает в себя:
- одну систему компьютерного управления,
- пять сервоприводов,
- одну вращательную систему автоматической подачи,
- две системы подачи краски и воздуха,
- два окрасочных пистолета.

Каждый окрасочный пистолет и контур подачи краски/воздуха управляются компьютером индивидуально, что обеспечивает:
- гибкое изменение угла распыления,
- оптимальное управление количеством включений пистолетов для рационального расхода материалов.

Типы красок и область применения
Поддерживаемые виды красок:
- PE (полиэфирная)
- PC (поликарбонатная)
- PU (полиуретановая)
- UC (ультра-уретановая)
- XU (экстра-уретановая)
- UV (ультрафиолетового отверждения)
- Водоэмульсионная (водная) краска

Область применения:
Оборудование предназначено для окраски различных типов дверей и окон, включая:
- Массивные деревянные двери
- Двери из массива с комбинированными вставками
- Стальные двери с деревянными элементами
- Другие виды дверных и оконных конструкций

Технические характеристики оборудования

1. Рабочие параметры обработки
- Ширина обработки: 1,1 м
- Длина обработки: 2,4 м
- Толщина обработки: 0,15 м

2. Параметры окрасочной системы
- Диапазон подъема/опускания держателя пистолета: 0,35 м
- Вращение по оси U: 0–360°
- Угол наклона краскопульта: 20–100°
- Поворот стола:180° (автоматическая смена заготовок)

3. Пневматические параметры
- Рабочее давление воздуха: 0,6 МПа
- Расход воздуха: 700–900 л/мин

4. Скоростные и мощностные характеристики
- Скорость движения краскопульта: 0–1800 мм/с
- Суммарная мощность сервоприводов: 4 кВт

5. Общие параметры машины

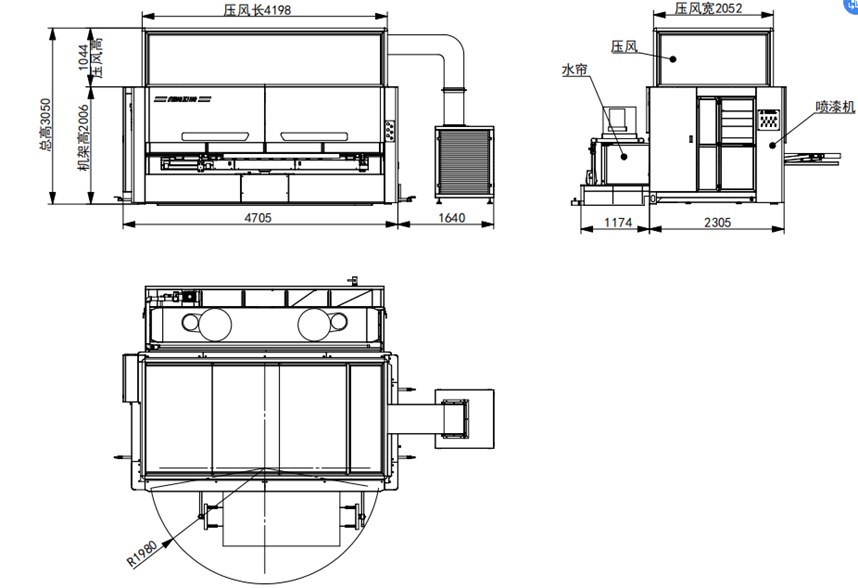

- Габариты (Д×Ш×В): 6345 × 3479 × 3050 мм
- Вес: 2600 кг
- Потребляемая мощность: 380 В, 60 Гц (3-фазная сеть, 4 провода)

6. Поддерживаемые виды красок
- PE (полиэфирная)
- PU (полиуретановая)
- UV (ультрафиолетового отверждения)
- Водоэмульсионная (водная) краска

Стандартная конфигурация:

1. Система управления и интерфейс
Пневматическая ротационная подача с двумя станциями + сенсорный дисплей для:
отображения ошибок,
регулировки скорости работы/нанесения покрытия,
коррекции параметров,
мониторинга состояния системы.

2. Привод распыления
Сервоприводы для точного движения краскопультов (исключает отклонения).

3. Режимы программирования
Точечное задание траектории + числовой ввод параметров.

4. Автоматизация для стандартных изделий
Китайская цифровая система генерирует программу окраски по:
габаритам заготовки,
количеству проходов распыления.

5. Механические компоненты
Высокоскоростные бесшумные направляющие (износостойкость + плавность хода).
Защитная дверь с вертикальным перемещением (герметизация камеры окраски).
Смотровое окно из стекла (визуальный контроль без открытия).
Алюминиевый держатель краскопульта с регулировками:
360° по горизонтали,
90° по вертикали.
Автоматическая система смазки направляющих.

6. Безопасность
Аварийная остановка (кнопка + защитный алгоритм).
Защита от перегрузок (отключение при критических нагрузках).

7. Контроль параметров воздуха
Дисплей давления на входе + распределения давления (ручная настройка).
Индивидуальные манометры на каждый краскопульт (регулировка давления распыления/продувки).

(Примечание: для нестандартных изделий требуется ручное программирование параметров в памяти компьютера.)

Технические параметры оборудования

№	Наименование параметра	Характеристики	Примечание
1	Максимальные габариты обработки	2,4 × 1,1 × 0,15 м	Длина × Ширина × Толщина (включая торцевое окрашивание)
2	Диаметр сопла краскопульта	0,8 / 1,0 / 1,3 мм	Опционально
3	Скорость движения краскопульта	0–1500 мм/мин	—
4	Рабочее давление воздуха	0,6 МПа	—
5	Общая потребляемая мощность	12,2 кВт	—
6	Примерный вес оборудования	~2600 кг	Фактический вес может отличаться

Ключевые особенности:
Поддержка разных диаметров сопел (выбор зависит от типа краски и требуемого качества покрытия).
Регулируемая скорость движения пистолета для тонкого контроля толщины слоя.
