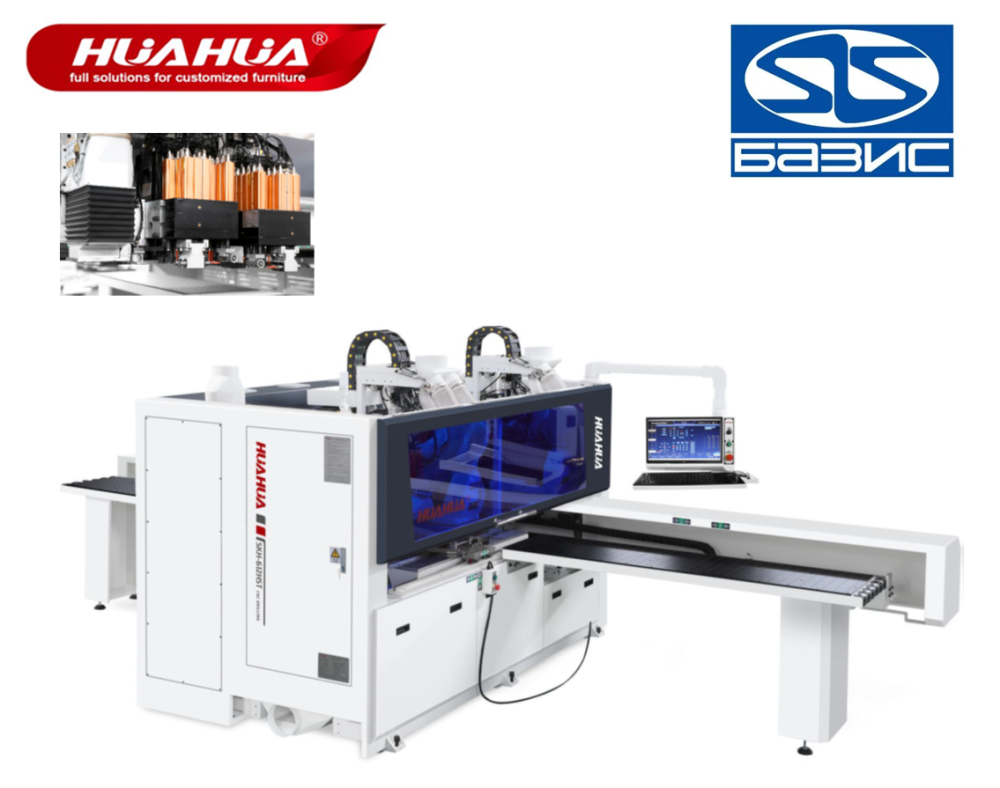

2 сверлильные головы сверху + 1 сверлильная голова снизу
НАЗНАЧЕНИЕ:
Сверлильно-присадочный центр с ЧПУ предназначен для высокоточного сверления отверстий в мебельных деталях с шести сторон, фрезерования криволинейных и прямых пазов сверху и снизу деталей, обработка деталей различных сложностей за одну установку, что отвечает требованиям комплексного производства.

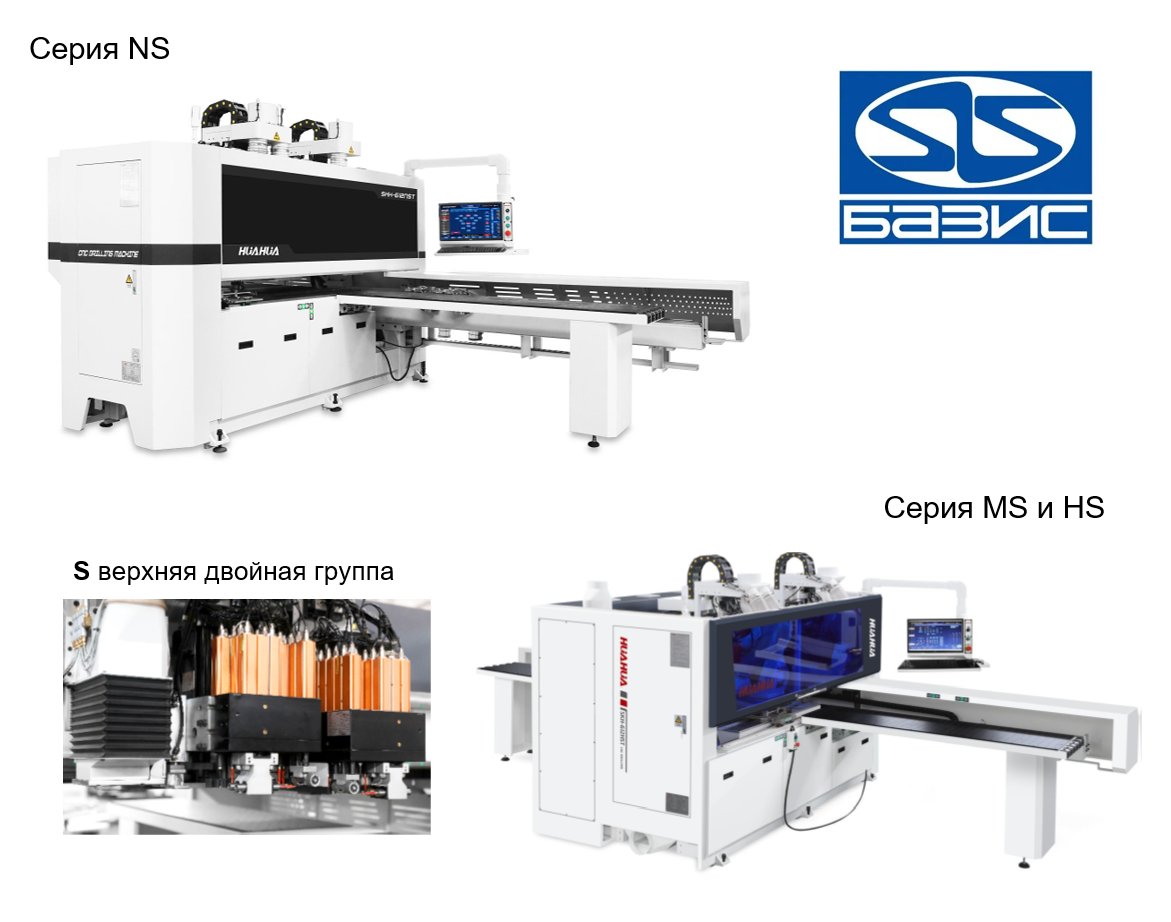

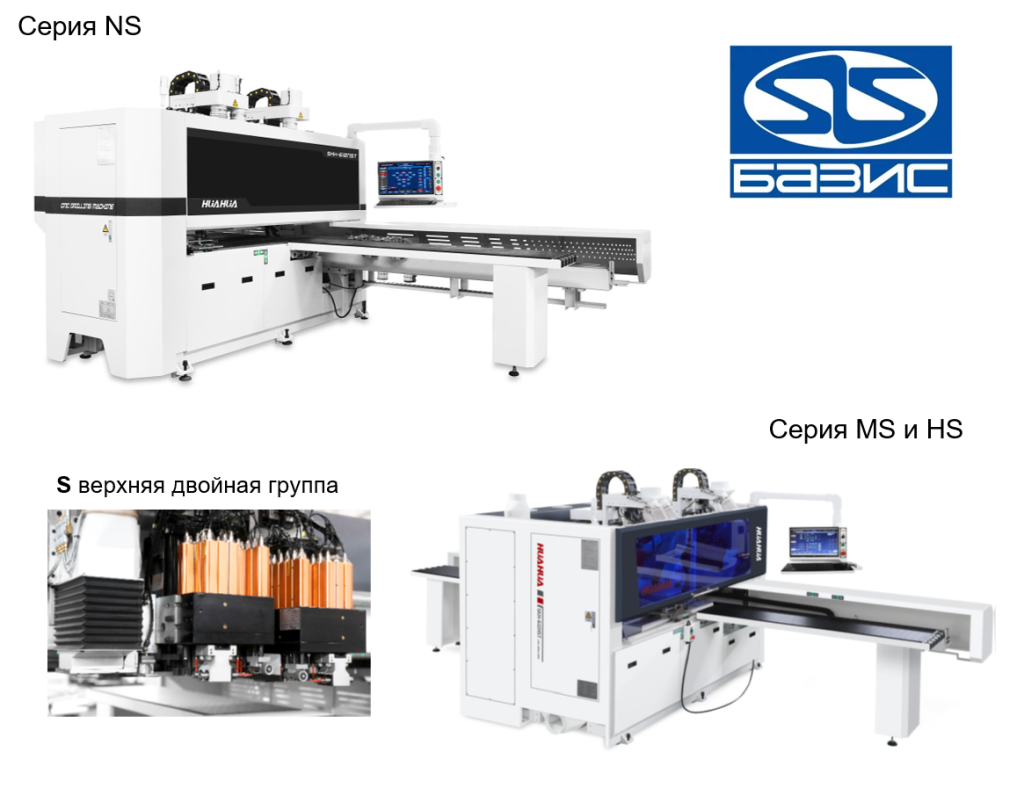

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ МОДЕЛЕЙ СЕРИЙ NS - MS - HS
Первая буква в маркировке определяет класс станка
NS – Профессиональная серия. Компактный станок.
MS – Промышленная серия. Серийный станок в расширенной комплектации
HS – Индустриальная серия. Скоростной тяжелый станок 24\7. Индивидуальный заказ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
МОДЕЛЬ |
SKH-612 |
|
|
Максимальная скорость позиционирования по осям |
Оси X: |
130 м/мин |
|
Оси Y: |
85 м/мин |
|
|
Оси Z: |
30 м/мин |
|
|
Оси U: |
130 м/мин |
|
|
Оси V: |
80 м/мин |
|
|
Оси W: |
30 м/мин |
|
|
Оси A: |
30 м/мин |
|
|

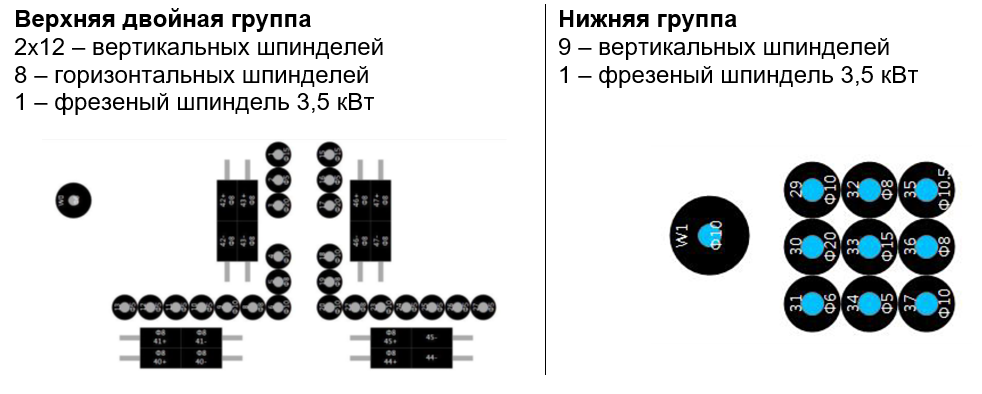

Конфигурация сверлильной группы |
Верхняя сверлильная группа |
Вертикальные: 2х12 штук Горизонтальные: 8 штук |
|
Нижняя сверлильная группа |
Вертикальные: 9 штук |
|
|
Мощность двигателя: |
2,2 кВт*3 |
|
|
Скорость двигателя: |
2800 об/мин |
|
|
Количество: |
Верхний: 2 шт Нижний: 1 шт |
|
|
Фрезерные шпиндели |
Мощность шпинделя: |
3,5 кВт * 2 |
|
Диаметр держателя инструмента: |
1/2” |
|
| Скорость шпинделя: | 18000 об/мин | |
| Ширина панели: | 50~1200 мм | |
| Диапазон обработки | Длина панели: |
Серия NS: 250~4200 мм Серия MS(HS): 250~5000 мм |
| Толщина панели: | 10~60 мм | |
| Высота рабочего стола: |
Серия NS: 850 мм Серия MS(HS): 960 мм |
|
| Другие параметры | Общая мощность: | 24,72 кВт |
| Рабочее давление: | 0,7~0,8 МПа | |
| Вес: |
Серия NS: 2520 кг Серия MS: 3850 кг Серия HS: 3900 кг |
|
| Габаритные размеры: |
Серия NS: 5470*2625*2200 мм Серия MS(HS): 6480*2840*2200 мм |
|
Конструктивные особенности:

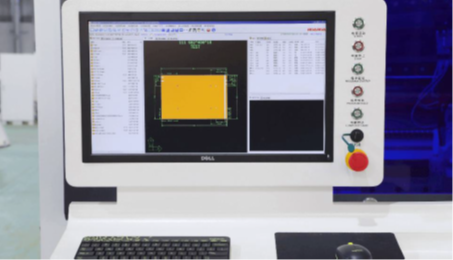

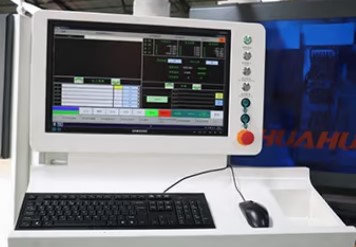

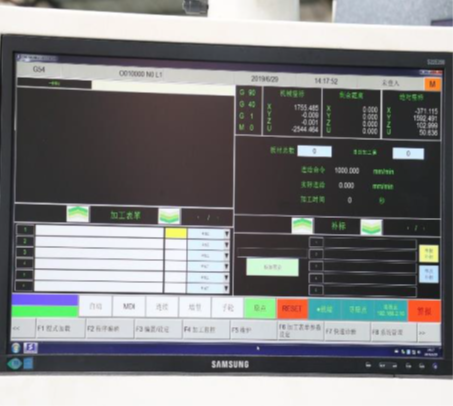

21-дюймовый цветной экран управления
Использование 21-дюймового цветного экрана для управления дисплеем ASUS ИЛИ DELL.
Однорычажная подвеска проста в эксплуатации и экономит место на полу. Эксплуатация безопасна и надежна, интерфейс прост и удобен, с полными советами по эксплуатации и рекомендациями по устранению неисправностей.
Syntec CNC Тайвань Система управления ЧПУ
Используя интерфейс «человек-машина» Windows, систему управления ЧПУ Taiwan Syntec, САПР можно использовать для импорта данных по бурению, операция быстрая и удобная. Можно сопоставить с программным обеспечением пользователя для управления производственным проектированием, нет необходимости вводить данные по бурению отдельно, Быстрая обработка кода сканирования, автоматическая загрузка графических файлов обработки и генерация программ обработки.

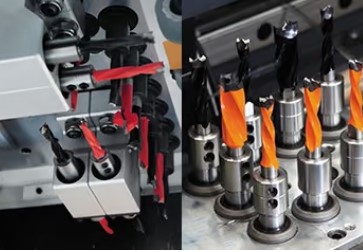

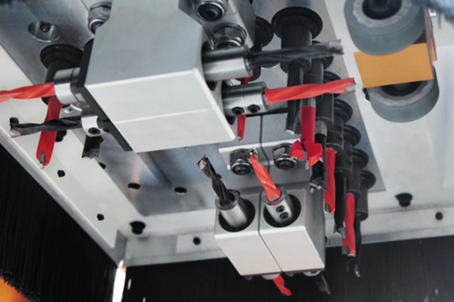

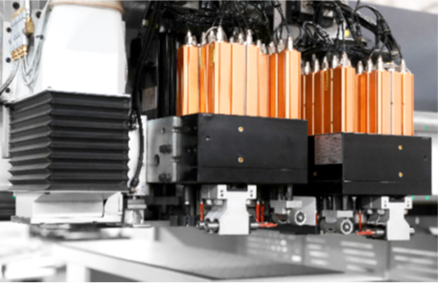

Высокоточная сверлильная группа ЧПУ
Использование независимого разработанного HUAHUA сверлильного блока с ЧПУ, производство в соответствии с международными стандартами.
После трехкоординатного обнаружения точность гарантирована.

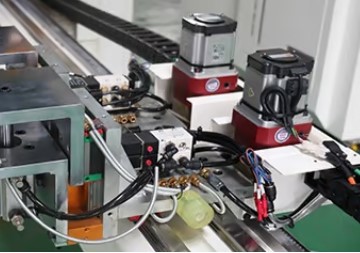

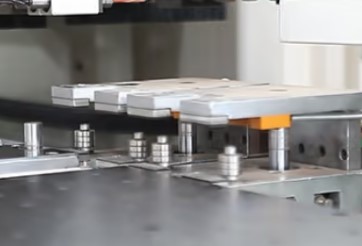

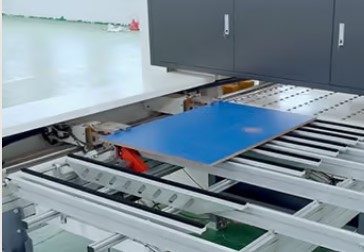

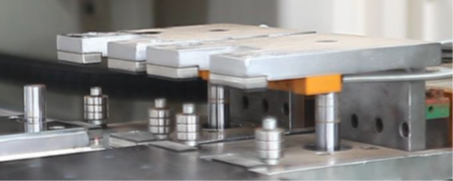

Двойной зажим и подача
Применен механизм двойного зажима, а подача и позиционирование заготовки автоматически контролируются в соответствии с компьютерной программой сверления для повышения точности сверления. Эффективно предотвращает царапины на кромке.

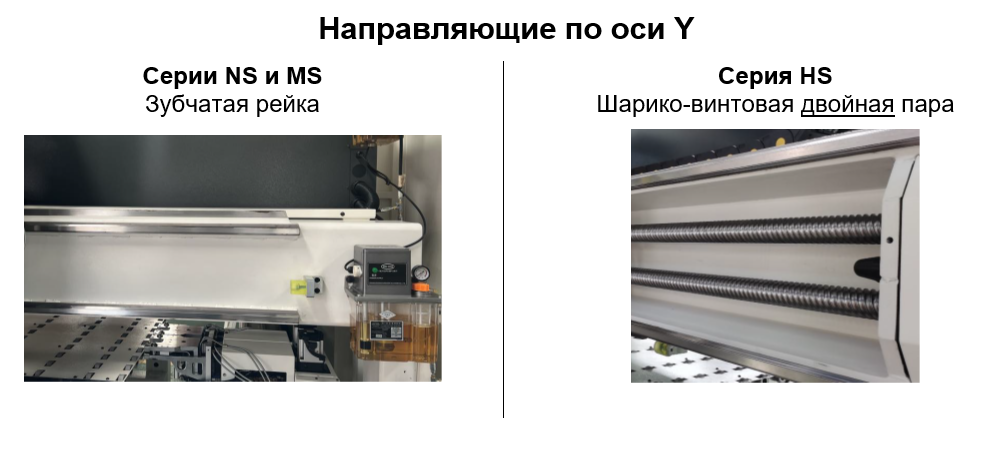

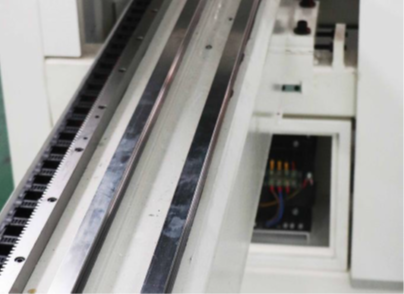

Прецизионная направляющая
Расширенная направляющая, неограниченная длина обрабатываемой панели, одно позиционирование сокращает количество смен захвата и увеличивает скорость обработки панели.
Пылезащищенная конструкция обеспечивает беспрепятственную работу
Сканер для этикетки
Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок в базовой комплектации оснащены сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.
Основные преимущества
✅ Высокая эффективность: Двусторонняя выборка отверстий одновременно – верхняя и нижняя стороны синхронно и поочередно фрезеруются.
✅ Хранение истории обработки: Система сохраняет исторические данные обработки без необходимости сброса, что делает работу проще и эффективнее.
✅ Стабильная работа: Станина обработана на прецизионном ЧПУ-оборудовании и подвергнута отжигу, что обеспечивает долговечность и устойчивость к деформации, сохраняя стабильность работы и точность обработки в долгосрочной перспективе.
✅ Поддержка множества форматов: MPR, DXF, BPP, XML, XXL, BD, CIX, CID, AUT, FXM, FMC, PIT, INI, PYXCAM
Мы берем на себя весь комплекс работ с логистикой от поиска машины до решения всех организационных моментов с перевозчиками.
